LDGL-A
负荷隔离开关 防护 节能 环保
主要技术参数
型号 LDGL-A-400 LDGL-A-500 LDGL-A-630 LDGL-A-800 LDGL-A-1000 LDGL-A-1250 LDGL-A-1600
极数 3, 4 3、4 3、4 3、4 3、4 3、4 3, 4
额定工作电压 Ue(V) 50Hz 380 380 380 380 380 380 380
额定绝缘电压 Ui(V) 800 800 800 800 800 800 800
额定冲击耐受电压 Uimp(kV) 12 12 12 12 15 15 15
额定短时耐受能力 lcw( 有效 12le 12le 12le 12le 12le 12le 12le
值 )1s
额定短路接通能力 lcm( 峰值 ) 1.53×12le 1.7×12le 1.7×12le 1.7×12le 2×12le 2×12le 2×12le
机械 4000 2500 2500 2500 2500 2500 2500
使用 电气 AC50Hz 1.0le
寿命
1.05Ue 1000 500 500 500 500 500 500
cosΦ ≤ 0.8 t ≥ 0.05s
操作循环次数 次 / 小时 60 20 20 20 20 20 20
操作力 F(N) 134 142 142 142 480 480 480
由 IEC 60947-1/IEC 60947-3 和 GB14048.1/ GB14048.3 确定的电气参数

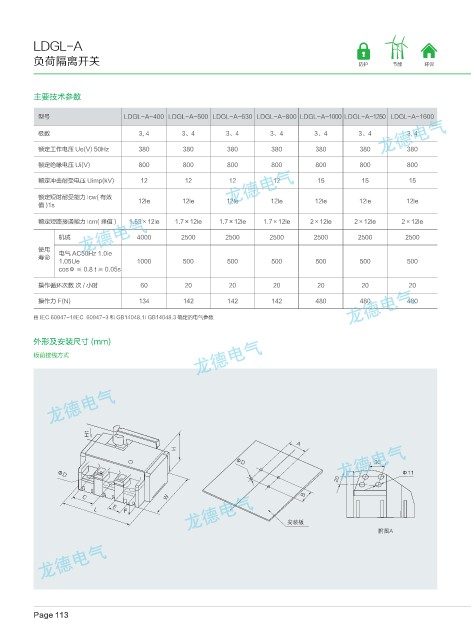

外形及安装尺寸 (mm)
板前接线方式
)
"
)
%
%
$ 8 #
&
- '
Ⴕ㷱Ძ
䭰ప"
