LDQ5 (GA 型、GB 隔离型 )

双电源自动转换开关 防护 节能 环保

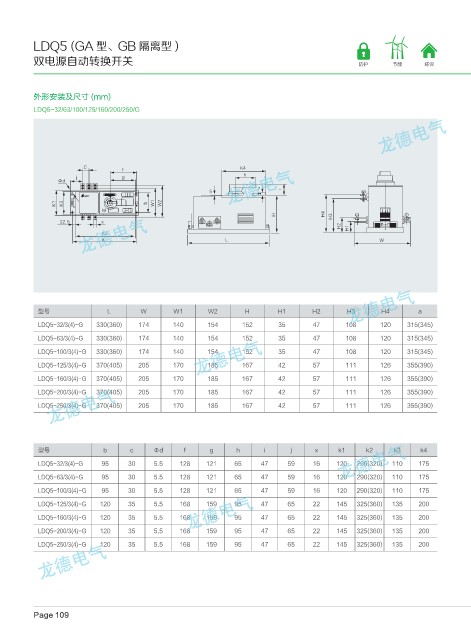

外形安装及尺寸 (mm)
LDQ5-32/63/100/125/160/200/250/G

$ ,
G
K H I
œE

J
, , C 8 8
) ) )
Y
) )
,
B - 8

型号 L W W1 W2 H H1 H2 H3 H4 a
LDQ5-32/3(4)-G 330(360) 174 140 154 152 35 47 108 120 315(345)
LDQ5-63/3(4)-G 330(360) 174 140 154 152 35 47 108 120 315(345)
LDQ5-100/3(4)-G 330(360) 174 140 154 152 35 47 108 120 315(345)
LDQ5-125/3(4)-G 370(405) 205 170 185 167 42 57 111 126 355(390)
LDQ5-160/3(4)-G 370(405) 205 170 185 167 42 57 111 126 355(390)
LDQ5-200/3(4)-G 370(405) 205 170 185 167 42 57 111 126 355(390)

LDQ5-250/3(4)-G 370(405) 205 170 185 167 42 57 111 126 355(390)

型号 b c Φd f g h i j x k1 k2 k3 k4

LDQ5-32/3(4)-G 95 30 5.5 128 121 65 47 59 16 120 290(320) 110 175
LDQ5-63/3(4)-G 95 30 5.5 128 121 65 47 59 16 120 290(320) 110 175
LDQ5-100/3(4)-G 95 30 5.5 128 121 65 47 59 16 120 290(320) 110 175
LDQ5-125/3(4)-G 120 35 5.5 168 159 95 47 65 22 145 325(360) 135 200
LDQ5-160/3(4)-G 120 35 5.5 168 159 95 47 65 22 145 325(360) 135 200
LDQ5-200/3(4)-G 120 35 5.5 168 159 95 47 65 22 145 325(360) 135 200
LDQ5-250/3(4)-G 120 35 5.5 168 159 95 47 65 22 145 325(360) 135 200
