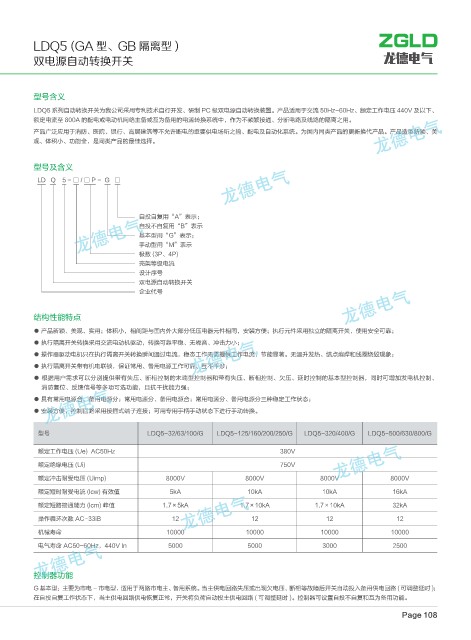

LDQ5 (GA 型、GB 隔离型 )

双电源自动转换开关 龙德电气

型号含义
LDQ5 系列自动转换开关为我公司采用专利技术自行开发、研制 PC 级双电源自动转换装置。产品适用于交流 50Hz-60Hz、额定工作电压 440V 及以下、
额定电流至 800A 的配电或电动机网络主备或互为备用的电源转换系统中，作为不频繁接通、分断电路及线路的隔离之用。
产品广泛应用于消防、医院、银行、高层建筑等不允许断电的重要供电场所之输、配电及自动化系统。为国内同类产品的更新换代产品。产品造型新颖、美
观、体积小、功能全，是同类产品的最佳选择。

型号及含义
LD Q 5 - □ / □ P - G □

自投自复用“A”表示；
自投不自复用“B”表示
基本型用“G”表示；
手动型用“M”表示
极数 (3P、4P)
壳架等级电流
设计序号
双电源自动转换开关
企业代号

结构性能特点

● 产品新颖、美观、实用；体积小，相间距与国内外大部分低压电器元件相同，安装方便；执行元件采用独立的隔离开关，使用安全可靠；
● 执行隔离开关转换采用交流电动机驱动，转换可靠平稳、无噪音、冲击力小；
● 操作器驱动电机只在执行隔离开关转换瞬间通过电流，稳态工作无需提供工作电流，节能显著。无温升发热、结点熔焊和线圈烧毁现象；
● 执行隔离开关带有机电联锁，保证常用、备用电源工作可靠、互不干涉；
● 根据用户需求可以分别提供带有失压、断相控制的末端型控制器和带有失压、断相控制、欠压、延时控制的基本型控制器，同时可增加发电机控制、
消防复位、反馈信号等多项可选功能，且抗干扰能力强；
● 具有常用电源合、备用电源分；常用电源分、备用电源合；常用电源分、备用电源分三种稳定工作状态；
● 安装方便，控制回路采用接插式端子连接；可用专用手柄手动状态下进行手动转换。

型号 LDQ5-32/63/100/G LDQ5-125/160/200/250/G LDQ5-320/400/G LDQ5-500/630/800/G

额定工作电压 (Ue) AC50Hz 380V
额定绝缘电压 (Ui) 750V
额定冲击耐受电压 (Uimp) 8000V 8000V 8000V 8000V
额定短时耐受电流 (lcw) 有效值 5kA 10kA 10kA 16kA
额定短路接通能力 (lcm) 峰值 1.7×5kA 1.7×10kA 1.7×10kA 32kA
操作循环次数 AC-33iB 12 12 12 12

机械寿命 10000 10000 10000 10000
电气寿命 AC50-60Hz，440V In 5000 5000 3000 2500

控制器功能
G 基本型：主要为市电 - 市电型，适用于两路市电主、备用系统。当主供电回路失压或出现欠电压、断相等故障后开关自动投入备用供电回路 ( 可调整延时 )；
在自投自复工作状态下，当主供电回路供电恢复正常，开关将负荷自动投主供电回路 ( 可调整延时 )。控制器可设置自投不自复和互为备用功能。
