LDGL-A
负荷隔离开关 龙德电气

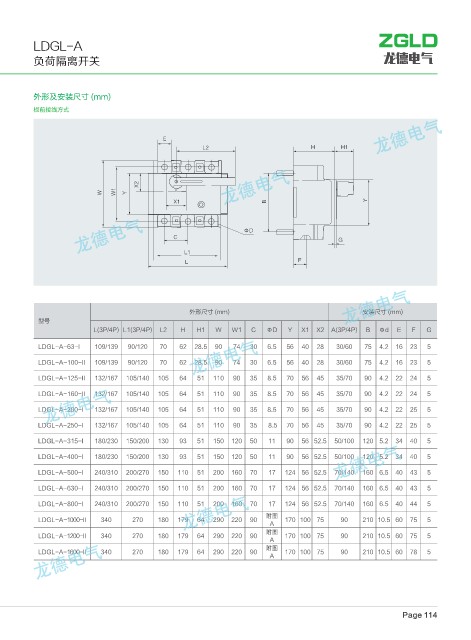

外形及安装尺寸 (mm)
板前接线方式
&
- ) )
9
8 8 :
9 # :
%
$ (
-
- '
外形尺寸 (mm) 安装尺寸 (mm)
型号
L(3P/4P) L1(3P/4P) L2 H H1 W W1 C ΦD Y X1 X2 A(3P/4P) B Φd E F G
LDGL-A-63-I 109/139 90/120 70 62 28.5 90 74 30 6.5 56 40 28 30/60 75 4.2 16 23 5
LDGL-A-100-II 109/139 90/120 70 62 28.5 90 74 30 6.5 56 40 28 30/60 75 4.2 16 23 5
LDGL-A-125-II 132/167 105/140 105 64 51 110 90 35 8.5 70 56 45 35/70 90 4.2 22 24 5
LDGL-A-160-II 132/167 105/140 105 64 51 110 90 35 8.5 70 56 45 35/70 90 4.2 22 24 5
LDGL-A-200-I 132/167 105/140 105 64 51 110 90 35 8.5 70 56 45 35/70 90 4.2 22 25 5
LDGL-A-250-I 132/167 105/140 105 64 51 110 90 35 8.5 70 56 45 35/70 90 4.2 22 25 5
LDGL-A-315-I 180/230 150/200 130 93 51 150 120 50 11 90 56 52.5 50/100 120 5.2 34 40 5
LDGL-A-400-I 180/230 150/200 130 93 51 150 120 50 11 90 56 52.5 50/100 120 5.2 34 40 5
LDGL-A-500-I 240/310 200/270 150 110 51 200 160 70 17 124 56 52.5 70/140 160 6.5 40 43 5
LDGL-A-630-I 240/310 200/270 150 110 51 200 160 70 17 124 56 52.5 70/140 160 6.5 40 43 5
LDGL-A-800-I 240/310 200/270 150 110 51 200 160 70 17 124 56 52.5 70/140 160 6.5 40 44 5
附图
LDGL-A-1000-II 340 270 180 179 64 290 220 90 170 100 75 90 210 10.5 60 75 5
A
附图
LDGL-A-1200-II 340 270 180 179 64 290 220 90 170 100 75 90 210 10.5 60 75 5
A
附图
LDGL-A-1600-II 340 270 180 179 64 290 220 90 170 100 75 90 210 10.5 60 78 5
A
