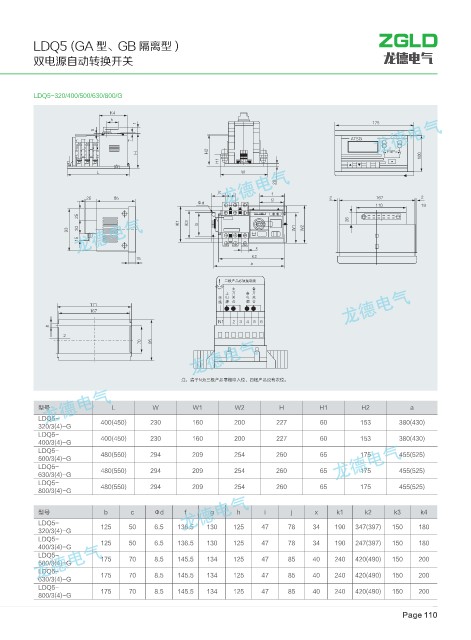

LDQ5 (GA 型、GB 隔离型 )

双电源自动转换开关 龙德电气

LDQ5-320/400/500/630/800/G

,
I

"54(

) ) 1 1
)
- - 8

KD G
H
œE

, , C
8 8

Y
,
B

ʻ౜ֵ̖ॸᮋଋᭅጲ
˞ ܫ
˞ ध ܫ ध
ᭅ ႂ С ႂ С
ጲ ຸ Ջ ຸ Ջ

/

ซὙቪߔ/˝ʻ౜ֵ̖ᭅᄰӾЙͮὋٽ౜ֵ̖෤థ൒ͮnj

型号 L W W1 W2 H H1 H2 a
LDQ5- 400(450) 230 160 200 227 60 153 380(430)
320/3(4)-G
LDQ5- 400(450) 230 160 200 227 60 153 380(430)
400/3(4)-G
LDQ5- 480(550) 294 209 254 260 65 175 455(525)
500/3(4)-G
LDQ5- 480(550) 294 209 254 260 65 175 455(525)
630/3(4)-G
LDQ5- 480(550) 294 209 254 260 65 175 455(525)
800/3(4)-G

型号 b c Φd f g h i j x k1 k2 k3 k4
LDQ5- 125 50 6.5 136.5 130 125 47 78 34 190 347(397) 150 180
320/3(4)-G
LDQ5- 125 50 6.5 136.5 130 125 47 78 34 190 247(397) 150 180
400/3(4)-G
LDQ5- 175 70 8.5 145.5 134 125 47 85 40 240 420(490) 150 200
500/3(4)-G
LDQ5- 175 70 8.5 145.5 134 125 47 85 40 240 420(490) 150 200
630/3(4)-G
LDQ5- 175 70 8.5 145.5 134 125 47 85 40 240 420(490) 150 200
800/3(4)-G
