P. 30

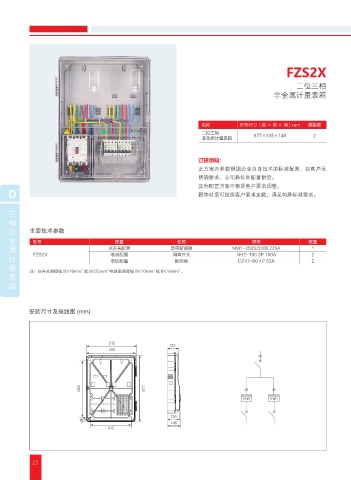

FZS2X
二位三相
非金属计量表箱
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
二位三相
非金属计量表箱 677×515×146 2
订货须知：
此方案内参数根据企业自身技术的标准配置，如客户无
明确要求，公司将标准配置供货。
其他配置方案可根据客户要求调整。
D 箱体材质可按照客户要求定做，满足特殊标准要求。
三
相
非 主要技术参数
金 型号 配置 名称 规格 数量
属 总开关配置 塑壳断路器 NM1-250S/3300 225A 1
计 FZS2X 表前配置 隔离开关 NH2-100 3P 100A 2 2
断路器
DZ47-60 4P 63A
表后配置
量 2 2 2 2
表 注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
箱
安装尺寸及接线图 (mm)
,8I ,8I
Ð
23
