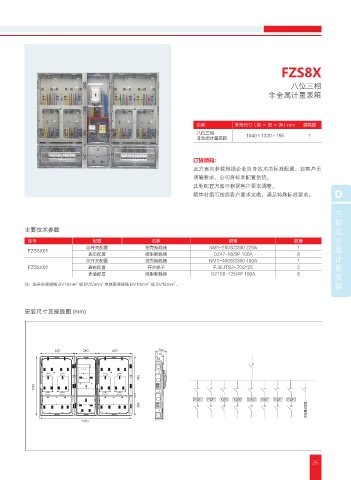

FZS8X

八位三相
非金属计量表箱

名称 外形尺寸（高 × 宽 × 深）mm 装箱数
八位三相
非金属计量表箱 1040×1320×155 1

订货须知：
此方案内参数根据企业自身技术的标准配置，如客户无
明确要求，公司将标准配置供货。
其他配置方案可根据客户要求调整。
箱体材质可按照客户要求定做，满足特殊标准要求。 D

三
相
主要技术参数 非
型号 配置 名称 规格 数量 金
总开关配置 塑壳断路器 NM1-250S/3300 225A 1 属
FZS8X01
表后配置 微型断路器 DZ47-60/3P 100A 8
总开关配置 塑壳断路器 NM1-400S/3300 400A 1 计
FZS8X02 表前配置 开关端子 FJ6/JTS2-70/2*25 3 量
表
表后配置 微型断路器 DZ158-125/4P 100A 8
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。 箱
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I
䶰 ⪅
䛳
䯲
ஔ
ѹ
