P. 34

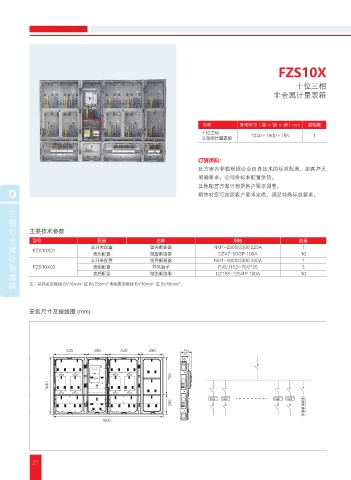

FZS10X
十位三相
非金属计量表箱
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
十位三相
非金属计量表箱 1040×1600×155 1
订货须知：
此方案内参数根据企业自身技术的标准配置，如客户无
明确要求，公司将标准配置供货。
其他配置方案可根据客户要求调整。
DD 箱体材质可按照客户要求定做，满足特殊标准要求。
三三
相相
非非 主要技术参数
金金 型号 配置 名称 规格 数量
属属 FZS10X01 总开关配置 塑壳断路器 NM1-250S/3300 225A 1
DZ47-60/3P 100A
表后配置
计计 总开关配置 微型断路器 NM1-400S/3300 400A 10
1
塑壳断路器
量量 FZS10X02 表前配置 开关端子 FJ6/JTS2-70/2*25 3
表表 表后配置 微型断路器 DZ158-125/4P 100A 10
2
箱箱 注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
2
2
2
安装尺寸及接线图 (mm)
,8I ,8I ,8I ,8I 䶰
⪅
䛳
䯲
ஔ
ѹ
27
