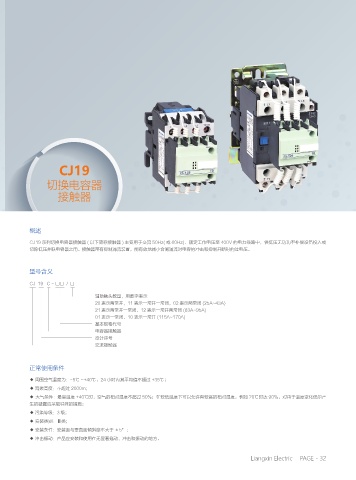

Page 35 - 江西良信电气有限公司
P. 35
CJ19
切换电容器
接触器
概述
CJ19 系列切换电容器接触器 ( 以下简称接触器 ) 主要用于交流 50Hz( 或 60Hz)、额定工作电压至 400V 的电力线路中，供低压无功功率补偿设备投入或
切除低压并联电容器之用。接触器带有抑制涌流装置，能有效地减小合闸涌流对电容的冲击和抑制开断时的过电压。
型号含义
CJ 19 C - □□ / □
辅助触头数量，用数字表示
20 表示两常开，11 表示一常开一常闭，02 表示两常闭 (25A~43A)
21 表示两常开一常闭，12 表示一常开两常闭 (63A~95A)
01 表示一常闭，10 表示一常开 (115A~170A)
基本规格代号
电容器接触器
设计序号
交流接触器
正常使用条件
◆ 周围空气温度为：-5℃ ~+40℃，24 小时内其平均值不超过 +35℃；
◆ 海拔高度：不超过 2000m；
◆ 大气条件：最高温度 +40℃时，空气的相对湿度不超过 50%；在较低温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产
生的凝露应采取特殊的措施；
◆ 污染等级：3 级；
◆ 安装类别：Ⅲ类；
◆ 安装条件：安装面与垂直面倾斜度不大于 ±5°；
◆ 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
Liangxin Electric PAGE - 32
