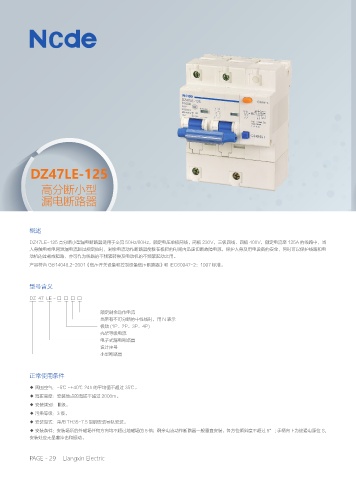

DZ47LE-125
高分断小型
漏电断路器
概述
DZ47LE-125 高分断小型漏电断路器适用于交流 50Hz/60Hz，额定电压单极两线，两极 230V，三极四线、四极 400V，额定电流至 125A 的线路中，当
人身触电或电网泄漏电流超过规定值时，剩余电流动作断路器能够在极短的时间内迅速切断故障电源，保护人身及用电设备的安全，同时可以保护线路和电
动机的过载或短路，亦可作为线路的不频繁转换及电动机的不频繁起动之用。
产品符合 GB14048.2-2001《低压开关设备和控制设备低压断路器》和 IEC60947-2：1997 标准。
型号含义
DZ 47 LE - □ □ □ □
额定剩余动作电流
当带有不可分断的中性线时，用 N 表示
极数 (1P、2P、3P、4P)
壳架等级电流
电子式漏电断路器
设计序号
小型断路器
正常使用条件
◆ 周围空气：-5℃ ~+40℃ 24h 的平均值不超过 35℃。
◆ 海拔高度：安装地点的海拔不超过 2000m。
◆ 安装类别：Ⅲ级。
◆ 污染等级：3 级。
◆ 安装型式：采用 TH35-7.5 型钢安装导轨安装。
◆ 安装条件：安装场所的外磁场任何方向均不超过地磁场的 5 倍；剩余电流动作断路器一般垂直安装，各方位倾斜度不超过 5° ; 手柄向上为接通电源位 S,
安装处应无显著冲击和振动。
