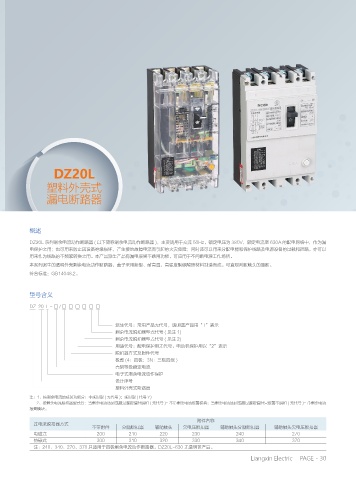

DZ20L
塑料外壳式
漏电断路器
概述
DZ20L 系列剩余电流动作断路器 ( 以下简称剩余电流动作断路器 )，主要适用于交流 50Hz，额定电压为 380V，额定电流至 630A 的配电网络中，作为漏
电保护之用；也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险；同时还可以用来分配电能和保护线路及电源设备的过载和短路，亦可以
用来作为线路的不频繁转换之用。本产品派生产品有漏电报警不跳闸功能，可应用于不间断电源工作场所。
本系列派生的透明外壳剩余电流动作断路器，盖子采用新型、耐高温、高强度聚碳酸脂材料制造而成。可直观判断触头的通断。
符合标准：GB14048.2。
型号含义
DZ 20 L - □ / □ □ □ □ □ □
派生代号：常用产品无代号，透明盖产品用“T”表示
剩余电流脱扣器型式代号 ( 见注 1)
剩余电流脱扣器型式代号 ( 见注 2)
用途代号：配电保护用无代号，电动机保护用以“2”表示
脱扣器方式及附件代号
极数 (4：四极；3N：三极四线 )
壳架等级额定电流
电子式剩余电流动作保护
设计序号
塑料外壳式断路器
注：1、按剩余电流的延时功能分：非延时型 ( 无代号 )；延时型 ( 代号 Y)
2、按剩余电流脱扣器型式分：当剩余电流达到或超过整定值时脱扣 ( 无代号 )- 不带剩余电流报警模块；当剩余电流达到或超过整定值时只报警不脱扣 ( 无代号 )- 带剩余电流
报警模块。
附件名称
过电流脱扣器方式
不带附件 分励脱扣器 辅助触头 欠电压脱扣器 辅助触头分励脱扣器 辅助触头欠电压脱扣器
电磁式 200 210 220 230 240 270
热磁式 300 310 320 330 340 370
注：240、340、270、370 只适用于四极剩余电流动作断路器。DZ20L-630 无透明盖产品。
