P. 39

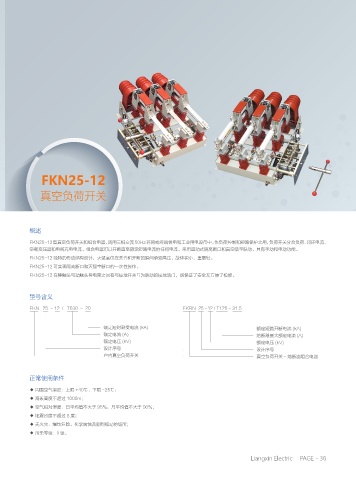

FKN25-12

               真空负荷开关







           概述

           FKN25-12型真空负荷开关和组合电器，适用三相交流50Hz环网或终端供电和工业用电设备中，作负荷控制和短路保护之用，负荷开关分合负荷、闭环电流、
           空载变压器和电缆充电电流。组合电器可以开断直至额定短路电流的任何电流。采用直动式隔离断口和真空弧室联动。具有手动和电动功能。
           FKN25-12 独特的传动结构设计，灭弧室仅在关合和开断的瞬间承受高压，故体积小，重量轻。
           FKN25-12 可实现隔离断口和灭弧室断口的一次性操作。
           FKN25-12 在静触头与动触头导电筒之间有与接地开关互为联动的接地活门，既保证了安全又方便了检修。


           型号含义

           FKN   25  - 12  /   T630  -  20                      FKRN  25 -12 / T125 - 31.5


                                     额定短时耐受电流 (kA)                                       额定短路开断电流 (kA)
                                     额定电流 (A)                                            熔断器最大额定电流 (A)
                                     额定电压 (kV)                                           额定电压 (kV)
                                     设计序号                                                设计序号
                                     户内真空负荷开关                                            真空负荷开关 - 熔断器组合电器


           正常使用条件

           ◆ 周围空气温度：上限 +40℃，下限 -25℃；
           ◆ 海拔高度不超过 1000m；
           ◆ 空气相对湿度：日平均值不大于 95%，月平均值不大于 90%；
           ◆ 地震烈度不超过 8 度；
           ◆ 无火灾、爆炸危险、化学腐蚀及剧烈振动的场所；
           ◆ 污染等级：II 级。
