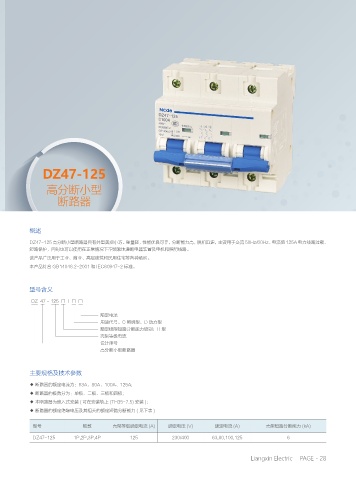

DZ47-125

高分断小型

断路器

概述

DZ47-125 高分断小型断路器具有外型美观小巧、重量轻，性能优良可靠，分断能力高，脱扣迅速，主要用于交流 50Hz/60Hz、电流值 125A 电力线路过载、
短路保护，同时也可以使用在正常情况下不频繁地通断电器装置及电机和照明线路。
该产品广泛用于工业、商业、高层建筑和民用住宅等各种场所。
本产品符合 GB14048.2-2001 和 IEC60947-2 标准。

型号含义

DZ 47 - 125 □ / □ □

额定电流
用途代号、C 照明型、D 动力型
额定极限短路分断能力级别：H 型
壳架等级电流
设计序号
高分断小型断路器

主要规格及技术参数

◆ 断路器的额定电流为：63A、80A、100A、125A;
◆ 断路器的极数分为：单极、二极、三极和四极；
◆ 本断路器为嵌入式安装 ( 可在安装轨上 (TH35-7.5) 安装 )；
◆ 断路器的额定绝缘电压及其相关的额定短路分断能力 ( 见下表 )

型号 极数 壳架等级额定电流 (A) 额定电压 (V) 额定电流 (A) 壳架短路分断能力 (kA)

DZ47-125 1P,2P,3P,4P 125 230/400 63,80,100,125 6
