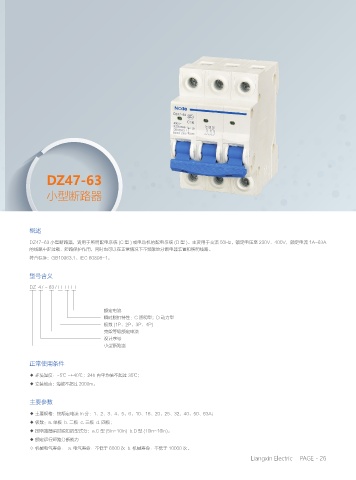

DZ47-63

小型断路器

概述

DZ47-63 小型断路器，适用于照明配电系统 (C 型 ) 或电动机的配电系统 (D 型 )。主要用于交流 50Hz，额定电压至 230V、400V，额定电流 1A~63A
的线路中起过载、短路保护作用，同时也可以在正常情况下不频繁地分断电器装置和照明线路。
符合标准：GB10963.1、IEC 60898-1。

型号含义

DZ 47 - 63 / □ □ □

额定电流
瞬时脱扣特性：C 照明型；D 动力型
极数 (1P、2P、3P、4P)
壳架等级额定电流
设计序号
小型断路器

正常使用条件

◆ 环境温度：-5℃ ~+40℃；24h 内平均值不超过 35℃；
◆ 安装地点：海拔不超过 2000m。

主要参数
◆ 主要规格：按额定电流 In 分：1、2、3、4、5、6、10、16、20、25、32、40、50、63A；
◆ 极数：a. 单极 b. 二极 c. 三极 d. 四极；
◆ 按断路器瞬时脱扣的型式分：a.C 型 (5In~10In) b.D 型 (10In~16In)。
◆ 额定运行短路分断能力
◇ 机械电气寿命： a. 电气寿命：不低于 6000 次 b. 机械寿命：不低于 10000 次。
