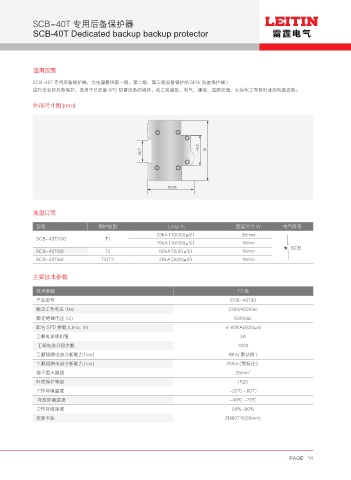

SCB-40T 专用后备保护器
SCB-40T Dedicated backup backup protector

适用范围

SCB-40T 专用后备保护器，为电源提供第一级、第二级、第三级设备保护的 SPD( 防雷保护器 )
进行专业的后备保护，适用于已安装 SPD 防雷设备的场所，如工民建筑、电气、通信、道路交通、石油化工等各行业的电源设备。

外形尺寸图 (mm)

选型订货

型号 保护级别 Limp In 宽度尺寸 W 电气符号
25kA（10/350μS） 36mm
SCB-40T/100 T1
15kA（10/350μS） 18mm
SCB
SCB-40T/80 T2 60kA（8/20μS） 18mm
SCB-40T/60 T2/T3 20kA（8/20μS） 18mm

主要技术参数

技术参数 T2 级
产品型号 SCB-40T80
额定工作电压 (Ue) 230V/400V/ac
额定绝缘电压 (Ui) 630V/ac
配合 SPD 参数 (Limp、In) ≤ 60KA(8/20μs)
工频电流脱扣值 3A
工频电流分段次数 1000
工频短路电流分断能力（Ics） 6KA( 默认值 )
工频短路电流分断能力（Ics） 35KA（需标注）
端子最大接线 25mm 2
外壳保护等级 IP20
工作环境温度 -25℃ -60℃
存放环境温度 -40℃ -75℃
工作环境湿度 20%-90%
安装卡轨 EN60715(35mm)

PAGE 14
