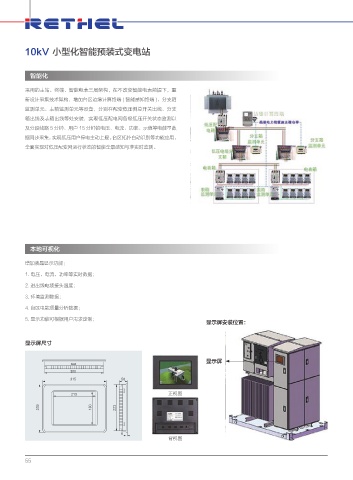

10kV 小型化智能预装式变电站

智能化

采用的主站、终端、智能电表三层架构，在不改变智能电表前提下，重
新设计采集技术架构，增加台区边缘计算终端 ( 智能感知终端 )、分支箱
监测单元、表箱监测单元等设备，分别在配变低压侧总开关出线、分支
箱出线及表箱出线等处安装，实现低压配电网各级低压开关状态监测以
及分段线路 5 分钟、用户 15 分钟的电压、电流、功率、示值等电能量数
据同步采集，实现低压用户停电主动上报。台区拓扑自动识别等功能应用，
全面实现对低压配变网运行状态的智能全景感知与准实时监测。

本地可视化

增加液晶显示功能：
1. 电压、电流、功率等实时数据；

2. 进出线电缆接头温度；
3. 环境监测数据；
4. 台区电能质量分析数据；

5. 显示功能可根据用户需求定制；
显示屏安装位置：

显示屏尺寸

显示屏

正视图

背视图

55
