RET2-12 纵旋移开式空气绝缘开关设备

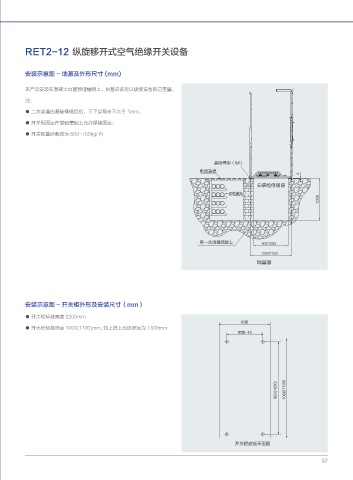

安装示意图 - 地基及外形尺寸 (mm)

本产品安装在混凝土台基预埋槽钢上，台基应该足以承受设备的总重量。

注：
● 二次浇灌的基础槽钢反扣，不平度每米不大于 1mm；
● 开关柜固定在基础槽钢上允许焊接固定；

● 开关柜基础载荷为 500-700kg/ 台

۳ᆩയᨂἷ Ἰ
ႃ፶ᄦ౜
߷ᜉೝξᤰ᥋
ʷ൓ႃ፶෤

ኄʷ൓฻༟ຉіژ

ڡ۳ڏ

安装示意图 - 开关柜外形及安装尺寸（mm）

● 开关柜标准高度 2200mm
ಅࠕ
● 开关柜标准深度 1000(1100)mm, 如上进上出线深度为 1300mm
ಅࠕ

नТಅअ౜ࣱ᭧ڏ
