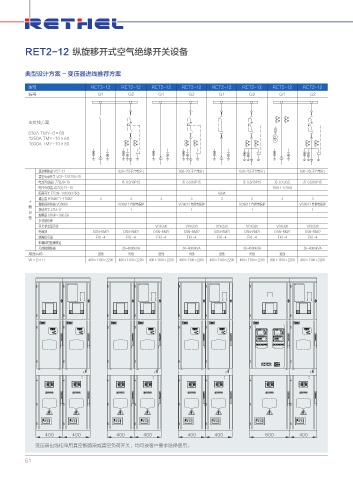

Page 56 - 雷特尔科技集团有限公司(RET2-12)

RET2-12 纵旋移开式空气绝缘开关设备

典型设计方案 - 变压器进线推荐方案

型号 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12
编号 G1 G2 G1 G2 G1 G2 G1 G2

主接线方案

630A TMY-6×60
1250A TMY-10×60
1600A TMY-10×80

真空断路器 VGZ-12 630-25( 手合电分 ) 630-25( 手合电分 ) 630-25( 手合电分 ) 630-25( 手合电分 )
真空负荷开关 VGF-12/1250-25
电流互感器 LZZBJ9-10 /5 0.5/10P15 /5 0.5/10P15 /5 0.5/10P15 /5 0.2s/0.5 /5 0.5/10P15
电压互感器 JDZ(X) □ -10 10/0.1 0.2/0.5
隔离开关 FTGN-12/630(1250) 630A
避雷器 HY5W □ -17/45Z 3 3 3 3 3 3 3 3
主 微机保护装置 VG9600 VG9611 自供电保护 VG9611 自供电保护 VG9611 自供电保护 VG9611 自供电保护
要 接地开关 JZN-12 1 1 1 1
设 熔断器 XRNP-10/0.5A
备
多功能仪表
开关状态显示仪 VGK330 VGK330 VGK330 VGK330 VGK330 VGK330
电磁锁 DSN-BMZ/ DSN-BMZ/ DSN-BMZ/ DSN-BMZ/ DSN-BMZ/ DSN-BMZ/ DSN-BMZ/ DSN-BMZ/
故障指示器 EKL-4 EKL-4 EKL-4 EKL-4 EKL-4 EKL-4 EKL-4 EKL-4
机械特性检测装置
局部检测装置 30~4000kVA 30~4000kVA 30~4000kVA 30~4000kVA
用途名称 进线 出线 进线 出线 进线 出线 进线
W×D×H 400×1100×2200 400×1100×2200 400×1100×2200 400×1100×2200 400×1100×2200 400×1100×2200 600×1100×2200 400×1100×2200

变压器出线柜采用真空断路器或真空负荷开关，均可按客户要求选择使用。
