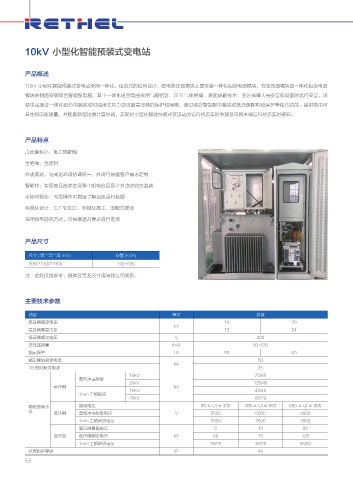

10kV 小型化智能预装式变电站
产品概述
10kV 小型化智能预装式变电站采用一体化、组合式的结构设计，配电变压器模块上面安装一体化组合电器模块，在变压器模块及一体化组合电器
模块的侧面安装综合智能配电箱，其中一体化组合电器采用气箱密封、SF6 气体绝缘、表面屏蔽技术，充分保障人身安全和设备的运行安全。该
变电站通过一体化组合电器完成对油浸式电力变压器高压侧的保护和隔离，通过综合智能配电箱完成低压侧配电和保护等综合功能，提供供电可
靠性和电能质量，并配备新型边缘计算终端，实现对小型化智能预装式变电站的运行状态实时监测及电网末端运行状态实时感知。
产品特点
占地面积小、施工周期短
全绝缘、全密封
外观美观，与周边环境协调统一，外观可根据客户需求定制
智能化：实现变压器状态及整个配电台区各个节点的状态监测
本地可视化：无需操作可直接了解台区运行数据
标准化设计、工厂化加工、机械化施工、装配式建设
采用自然通风方式，可根据温升要求进行选择
产品尺寸
尺寸(宽*深*高mm) 容量 (kVA)
2050*1300*2300 100~630
注：此处仅供参考，具体容量及尺寸请与我公司联系。
主要技术参数
项目 单位 参数
高压侧额定电压 10 20
kV
高压侧最高电压 12 24
低压侧额定电压 V 400
变压器容量 kVA 30-630
额定频率 Hz 50 60
额定峰值耐受电流 50
kA
1S 短时耐受电流 25
10kV 75/85
雷电冲击耐受
20kV 125/45
高压侧 kV
10kV 42/48
1min 工频耐受
20kV 65/79
额定绝缘水 额定电压 60 ≤ UI ≤ 300 300 ≤ UI ≤ 660 660 ≤ UI ≤ 800
平 低压侧 雷电冲击耐受电压 V 2500 6000 8000
1min 工频耐受电压 2000 2500 3000
高压侧最高电压 6 10 20
变压器 低压侧额定电压 kV 60 75 125
1min 工频耐受电压 25/20 35/28 55/50
外壳防护等级 IP 4X
