RET2-12 纵旋移开式空气绝缘开关设备

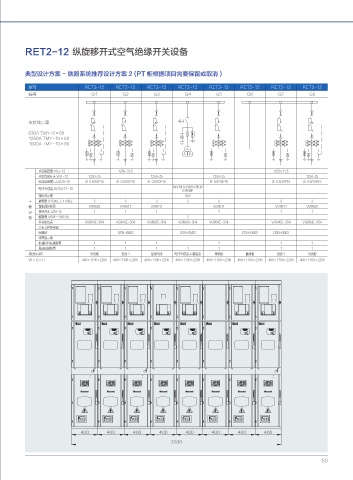

典型设计方案 - 铁路系统推荐设计方案 2 (PT 柜根据项目需要保留或取消 )

型号 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12
编号 G1 G2 G3 G4 G5 G6 G7 G8

主接线方案

630A TMY-6×60
1250A TMY-10×60
1600A TMY-10×80

真空断路器 VGZ-12 1250-31.5 1250-31.5
真空负荷开关 VGF-12 1250-25 1250-25 1250-25 1250-25
电流互感器 LZZBJ9-10 /5 0.5/10P15 /5 0.5/10P15 /5 0.5/10P15 /5 0.5/10P15 /5 0.5/10P15 /5 0.5/10P15
电压互感器 JDZ(X) □ -10 10/√3/0.1/√3/0.1/√3/0.1/3
0.2/0.5/6P
带电显示器 630
主 避雷器 HY5W □ -17/45Z 3 3 3 3 3 3 3
要 微机保护装置 VG9625 VG9611 VG9611 VG9611 VG9611 VG9625
设 接地开关 JZN-12 1 1 1 1 1 1
备 熔断器 XRNP-10/0.5A 3
多功能仪表 VG800E-3S4 VG800E-3S4 VG800E-3S4 VG800U-3K4 VG800E-3S4 VG800E-3S4 VG800E-3S4
分布式控制电源
电磁锁 DSN-BMZ/ DSN-BMZ/ DSN-BMZ/ DSN-BMZ/
故障指示器
机械特性检测装置 1 1 1 1 1 1
局部检测装置 1 1 1 1 1 1 1
用途名称 出线柜 进线 1 备用出线 电压互感器 & 避雷器 母联柜 翻排柜 进线 1 出线柜
W×D×H 400×1100×2200 400×1100×2200 400×1100×2200 400×1100×2200 400×1100×2200 400×1100×2200 400×1100×2200 400×1100×2200

50
