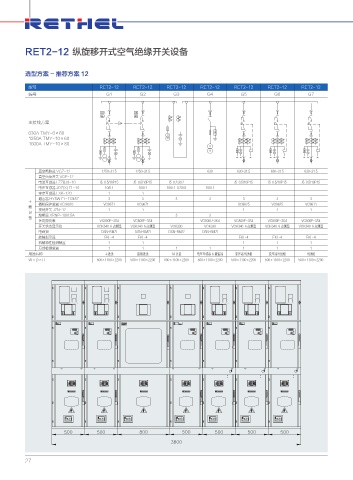

RET2-12 纵旋移开式空气绝缘开关设备

选型方案 - 推荐方案 12

型号 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12
编号 G1 G2 G3 G4 G5 G6 G7

主接线方案

630A TMY-6×60
1250A TMY-10×60
1600A TMY-10×80

真空断路器 VGZ-12 1250-31.5 1250-31.5 630 630-31.5 630-31.5 630-31.5
真空负荷开关 VGF-12
电流互感器 LZZBJ9-10 /5 0.5/10P15 /5 0.5/10P15 /5 0.2s/0.2 /5 0.5/10P15 /5 0.5/10P15 /5 0.5/10P15
电压互感器 JDZ(X) □ -10 10/0.1 10/0.1 10/0.1 0.2/0.5 10/0.1
零序互感器 LXK-120 1 1
避雷器 HY5W □ -17/45Z 3 3 3 3 3 3 3
主 微机保护装置 VG9600 VG9671 VG9671 VG9625 VG9625 VG9611
要 接地开关 JZN-12 1 1 1 1 1
设 熔断器 XRNP-10/0.5A 3 3
备
多功能仪表 VG800E-3S4 VG800E-3S4 VG800U-3K4 VG800E-3S4 VG800E-3S4 VG800E-3S4
开关状态显示仪 VGK340 6 点测温 VGK340 6 点测温 VGK330 VGK330 VGK340 6 点测温 VGK340 6 点测温 VGK340 6 点测温
电磁锁 DSN-BMZ/ DSN-BMZ/ DSN-BMZ/ DSN-BMZ/
故障指示器 EKL-4 EKL-4 EKL-4 EKL-4 EKL-4
机械特性检测装置 1 1 1 1 1
局部检测装置 1 1 1 1 1 1 1
用途名称 主进线 备用进线 1# 计量 电压互感器 & 避雷器 变压器出线柜 变压器出线柜 出线柜
W×D×H 500×1100×2200 500×1100×2200 800×1100×2200 500×1100×2200 500×1100×2200 500×1100×2200 500×1100×2200
