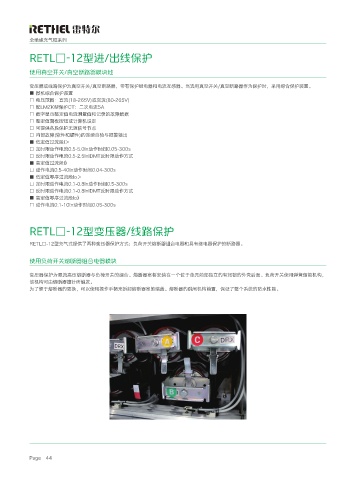

全绝缘充气柜系列
RETL□-12型进/出线保护
使用真空开关/真空断路器模块地
变压器或线路保护为真空开关/真空断路器，带有保护继电器和电流互感器。当选用真空开关/真空断路器作为保护时，采用综合保护装置。
■ 微机综合保护装置
□ 电压范围：直流(18-265V)或交流(80-265V)
□ 配LMZK型保护CT：二次电流5A
□ 数字显示整定值电流测量值和记录的故障数据
□ 整定值面板按钮或计算机设定
□ 可提供各段保护无源信号节点
□ 内部故障(软件和硬件)的连续自检与报警输出
■ 低定值过流段I＞
□ 定时限动作电流0.5-5.0In动作时间0.05-300s
□ 反时限动作电流0.5-2.5InIDMT反时限动作方式
■ 高定值过流段I》
□ 动作电流0.5-40In动作时间0.04-300s
■ 低定值零序过流段Io＞
□ 定时限动作电流0.1-0.8In动作时间0.5-300s
□ 反时限动作电流0.1-0.8InIDMT反时限动作方式
■ 高定值零序过流段Io》
□ 动作电流0.1-10In动作时间0.05-300s
RETL□-12型变压器/线路保护
RETL□-12型充气式提供了两种变压器保护方式；负荷开关熔断器组合电器和具有继电器保护的断路器。
使用负荷开关熔断器组合电器模块
变压器保护为限流高压熔断器与负荷开关的组合。熔断器室将安装在一个位于单元前部独立的有闭锁的外壳后面。负荷开关使用弹簧储能机构，
该机构可由熔断器撞针所触发。
为了便于熔断器的更换，可以使用操作手柄来拆卸熔断器室的端盖。熔断器的跳闸机构前置，保证了整个系统的防水性能。
