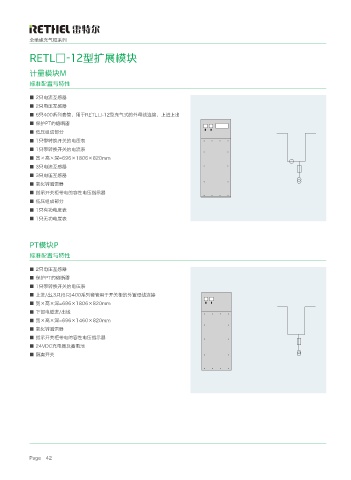

全绝缘充气柜系列

RETL□-12型扩展模块

计量模块M
标准配置与特性

■ 2只电流互感器
■ 2只电压互感器
■ 6只400系列套管，用于RETL□-12型充气式的外母线连接，上进上出
■ 保护PT的熔断器
■ 低压组成部分
■ 1只带转换开关的电压表
■ 1只带转换开关的电流表
■ 宽×高×深=696×1806×820mm
■ 3只电流互感器
■ 3只电压互感器
■ 氧化锌避雷器
■ 指示开关柜带电的容性电压指示器
■ 低压组成部分
■ 1只有功电度表
■ 1只无功电度表

PT模块P
标准配置与特性

■ 2只电压互感器
■ 保护PT的熔断器
■ 1只带转换开关的电压表
■ 上进/出,3只(6只)400系列套管用于开关柜的外置母线连接
■ 宽×高×深=696×1806×820mm
■ 下部电缆进/出线
■ 宽×高×深=696×1460×820mm
■ 氧化锌避雷器
■ 指示开关柜带电的容性电压指示器
■ 24VDC充电器及蓄电池
■ 隔离开关
