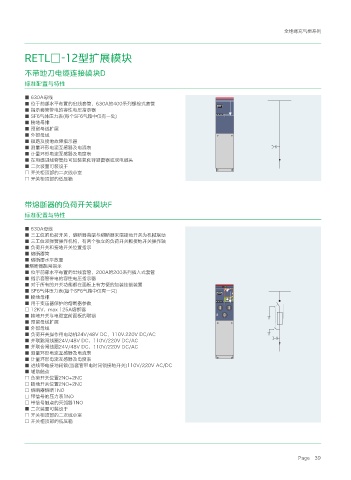

全绝缘充气柜系列

RETL□-12型扩展模块

不带地刀电缆连接模块D
标准配置与特性

■ 630A母线
■ 位于前部水平布置的出线套管，630A的400系列螺栓式套管
■ 指示套管带电的容性电压指示器
■ SF6气体压力表(每个SF6气箱中仅有一处)
■ 接地母排
■ 预留母线扩展
■ 外部母线
■ 短路及接地故障指示器
■ 测量环形电流互感器及电流表
■ 计量环形电流互感器及电度表
■ 在电缆进线套管处可加装氧化锌避雷器或双电缆头
■ 二次装置可装设于
□ 开关柜顶部的二次线小室
□ 开关柜顶部的低压箱

带熔断器的负荷开关模块F

标准配置与特性
■ 630A母线
■ 三工位的负荷开关，熔断器首端与熔断器末端接地开关为机械联动
■ 三工位双弹簧操作机构，有两个独立的负荷开关和接地开关操作轴
■ 负荷开关和接地开关位置指示
■ 熔断器筒
■ 熔断器水平放置
■熔断器跳闸指示
■ 位于前部水平布置的出线套管，200A的200系列插入式套管
■ 指示套管带电的容性电压指示器
■ 对于所有的开关功能都在面板上有方便的加装挂锁装置
■ SF6气体压力表(每个SF6气箱中仅有一只)
■ 接地母排
■ 用于变压器保护的熔断器参数
□ 12KV，max 125A熔断器
■ 接地开关与电缆室前面板的联锁
■ 预留母线扩展
■ 外部母线
■ 负荷开关操作用电动机24V/48V DC，110V.220V DC/AC
■ 并联跳闸线圈24V/48V DC，110V/220V DC/AC
■ 并联合闸线圈24V/48V DC，110V/220V DC/AC
■ 测量环形电流互感器及电流表
■ 计量环形电流互感器及电度表
■ 进线带电接地闭锁(当套管带电时闭锁接地开关)110V/220V AC/DC
■ 辅助触点
□ 负荷开关位置2NO+2NC
□ 接地开关位置2NO+2NC
□ 熔断器熔断1NO
□ 带信号的压力表1NO
□ 带信号触点的灭弧器1NO
■ 二次装置可装设于
□ 开关柜顶部的二次线小室
□ 开关柜顶部的低压箱
