全绝缘充气柜系列

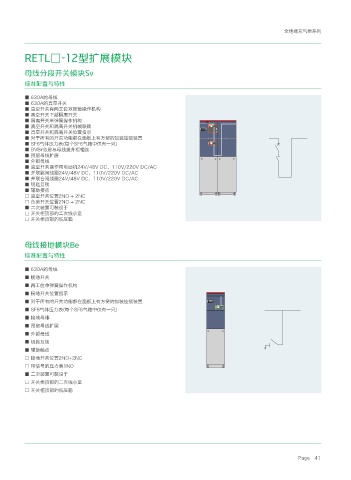

RETL□-12型扩展模块

母线分段开关模块Sv
标准配置与特性

■ 630A的母线
■ 630A的真空开关
■ 真空开关有两工位双弹簧操作机构
■ 真空开关下部隔离开关
■ 隔离开关单弹簧操作机构
■ 真空开关和隔离开关机械联锁
■ 真空开关和隔离开关位置指示
■ 对于所有的开关功能都在面板上有方便的加装挂锁装置
■ SF6气体压力表(每个SF6气箱中仅有一只)
■ BVBr总是与母线提升柜相连
■ 预留母线扩展
■ 外部母线
■ 真空开关操作用电动机24V/48V DC，110V/220V DC/AC
■ 并联跳闸线圈24V/48V DC，110V/220V DC/AC
■ 并联合闸线圈24V/48V DC，110V/220V DC/AC
■ 钥匙互锁
■ 辅助接点
□ 真空开关位置2NO + 2NC
□ 负荷开关位置2NO + 2NC
■ 二次装置可装设于
□ 开关柜顶部的二次线小室
□ 开关柜顶部的低压箱

母线接地模块Be
标准配置与特性

■ 630A的母线
■ 接地开关
■ 两工位单弹簧操作机构
■ 接地开关位置指示
■ 对于所有的开关功能都在面板上有方便的加装挂锁装置
■ SF6气体压力表(每个SF6气箱中仅有一只)
■ 接地母排
■ 预留母线扩展
■ 外部母线
■ 钥匙互锁
■ 辅助触点
□ 接地开关位置2NO+2NC
□ 带信号的压力表1NO
■ 二次装置可装设于
□ 开关柜顶部的二次线小室
□ 开关柜顶部的低压箱
