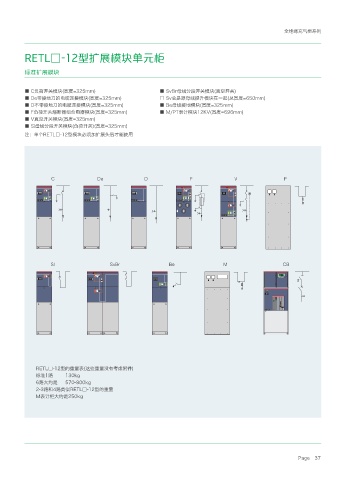

全绝缘充气柜系列



          RETL□-12型扩展模块单元柜


          标准扩展模块


          ■ C负荷开关模块(宽度=325mm)                           ■ SvBr母线分段开关模块(真空开关)
          ■ De带接地刀的电缆连接模块(宽度=325mm)                     □ Sv总是跟母线提升模块在一起(总宽度=650mm)
          ■ D不带接地刀的电缆连接模块(宽度=325mm)                     ■ Be母线接地模块(宽度=325mm)
          ■ F负荷开关熔断器组合电器模块(宽度=325mm)                    ■ M/PT表计模块12KV(宽度=696mm)
          ■ V真空开关模块(宽度=325mm)
          ■ Sl母线分段开关模块(负荷开关)(宽度=325mm)
          注：单个RETL□-12型模块必须加扩展头后才能使用








                   $               %F              %              '               7                1
















                   4M                  4W#S                #F                 .                   $#




















             RETL□-12型的重量表(这些重量没有考虑附件)
             标准1路        130kg
             6路大约是     570-800kg
             2-3路和4路类似RETL□-12型的重量
             M表计柜大约是250kg
