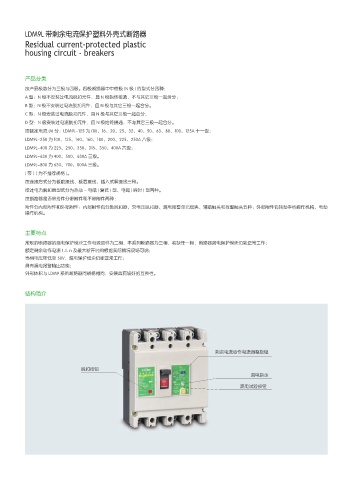

LDM9L 带剩余电流保护塑料外壳式断路器 075
Residual current-protected plastic
housing circuit - breakers

产品分类
按产品极数分为三极与四极。四极断路器中中性极 (N 极 ) 的型式分四种：
A 型：N 极不安装过电流脱扣元件，且 N 极始终接通，不与其它三极一起合分；
B 型：N 极不安装过电流脱扣元件，且 N 极与其它三极一起合分。
C 型：N 极安装过电流脱扣元件，且 N 极与其它三极一起合分；
D 型：N 极安装过电流脱扣元件，且 N 极始终接通，不与其它三极一起合分。
按额定电流 (A) 分：LDM9L-125 为 (10)、16、20、25、32、40、50、63、80、100、125A 十一级；
LDM9L-250 为 100、125、140、160、180、200、225、250A 八级；
LDM9L-400 为 225、250、350、315、350、400A 六级；
LDM9L-630 为 400、500、630A 三级。
LDM9L-800 为 630、700、800A 三级。
[ 带 ( ) 为不推荐规格 ]。
按连接方式分为板前接线、板后接线、插入式解接线三种。
按过电力脱扣器型式分为热动 - 电磁 ( 复式 ) 型、电磁 ( 瞬时 ) 型两种。
按断路器是否带拊件分带附件和不带附件两种：
附件分内部附件和外部附件：内部附件有分励脱扣器、欠电压脱扣器、漏电报警单元模块、辅助触头和报瞥触头五种；外部附件有转动手柄操作机构、电动
操作机构。

主要特点

常规的断路器的漏电保护模块工作电源取样为二相，本系列断路器为三相，若缺任一相，断路器漏电保护模块仍能正常工作；
额定剩余动作电流 I △ n 及最大断开时间根据实际情况现场可调；
当相电压降低至 50V，漏电保护模块仍能正常工作；
具有漏电报警输出功能；
外形体积与 LDM9 系列断路器同规格相同，安装具有较好的互换性。

结构简介

剩余电流动作电流调整旋钮

脱扣按钮
漏电指示

漏电试验按钮
