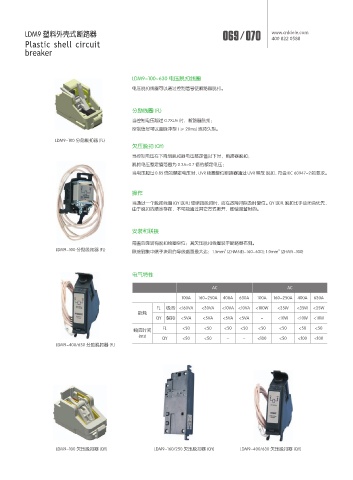

Page 79 - 苏州雷盾电气有限公司（产品选型手册）

LDM9 塑料外壳式断路器 069 / 070 www.cnldele.com
400• 822• 0588
Plastic shell circuit
breaker

LDM9-100~630 电压脱扣线圈
电压脱扣线圈可以通过控制信号使断路器脱扣。

分励线圈 (FL)
当控制电压超过 0.7XUn 时，断路器脱扣；
控制信号可以是脉冲型 ( ≥ 20ms) 或持久型。
LDM9-100 分励脱扣器 (FL)
欠压脱扣 (QY)
当控制电压在下降到脱扣器电压整定值以下时，断路器脱扣；
脱扣电压整定值范围为 0.35-0.7 倍的额定电压；
当电压超过 0.85 倍的额定电压时，UVR 线圈复位断路器通过 UVR 释放 脱扣，符合 IEC 60947-2 的要求。

操作
当通过一个脱扣线圈 (QY 或 FL) 使断路脱扣时，应在故障排除及时复位。QY 或 FL 脱扣比手动闭合优先，
由于脱扣的顺序存在，不可能通过其它方式断开，即使是暂时的。

安装和联接

前盖后面装有脱扣线圈空位；其欠压脱扣线圈装于断路器右侧。
LDM9-100 分励脱扣器 (FL) 联接到集中端子块用的导线截面最大达：1.5mm (ZHM5(E)-160-630); 1.0mm (ZHM5-100)
2
2

电气特性

AC AC
100A 160-250A 400A 630A 100A 160-250A 400A 630A
FL 吸合 <160VA <30VA <10VA <10VA <100W <35W <35W <35W
能耗
QY 保持 <5VA <5VA <5VA <5VA - <10W <10W <10W
FL <50 <50 <50 <50 <50 <50 <50 <50
响应时间
(ms)
QY <50 <50 - - <100 <50 <100 <100
LDM9-400/630 分励脱扣器 (FL)

LDM9-100 欠压脱扣器 (QY) LDM9-160/250 欠压脱扣器 (QY) LDM9-400/630 欠压脱扣器 (QY)
