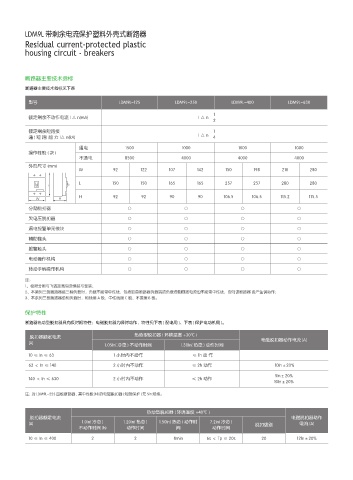

LDM9L 带剩余电流保护塑料外壳式断路器 077
Residual current-protected plastic
housing circuit - breakers
断路器主要技术指标
断路器主要技术指标见下表
型号 LDM9L-125 LDM9L-250 LDM9L-400 LDM9L-630
1
额定剩余不动作电流 I △ n(mA) I△n
2
额定剩余短路接 1
通(短路)能力I△n(kA) I△n 4
通电 1500 1000 1000 1000
操作性能 ( 次 )
不通电 8500 4000 4000 4000
外形尺寸 (mm)
W 92 122 107 142 150 198 210 280
L 150 150 165 165 257 257 280 280
-
H 92 92 90 90 106.5 106.5 115.2 115.5
8 )
分励脱扣器 ○ ○ ○ ○
欠电压脱扣器 ○ ○ ○ ○
漏电报警单元模块 ○ ○ ○ ○
辅助锄头 ○ ○ ○ ○
报警触头 ○ ○ ○ ○
电动操作机构 ○ ○ ○ ○
转动手柄操作机构 ○ ○ ○ ○
注：
1、极限分断与飞弧距离包含横装与竖装；
2、本第列三级断路器接三相负载时，负载不能带中性线，包括取自断路器负载端的负载控制回路电源也不能带中性线，否则该断路器 会产生误动作；
3、本系列三极断路器单相负载时，相线接 A 极，中性线接 C 极，不要接 B 极。
保护特性
断路器热动型脱扣器具有反时限特性；电磁脱扣器为瞬时动作，特性见下表 ( 配电用 )、下表 ( 保护电动机用 )。
热动型脱扣器 ( 环境温度 +30℃ )
脱扣器额定电流 电磁脱扣器动作电流 (A)
(A) 1.05In( 冷态 ) 不动作时间 1.30In( 热态 ) 动作时间
10≤In≤63 1 小时内不动作 ≤1h动作
63＜In≤140 2 小时内不动作 ≤ 2h 动作 10In±20%
5In±20%
140 ＜ In ≤ 630 2 小时内不动作 ≤ 2h 动作
10In±20%
注：对 LDM9L-225 四极断路器，其中性极 (N) 的电磁脱扣器 ( 短路保护 ) 无 5ln 规格。
热动型脱扣器 ( 环境温度 +40℃ )
脱扣器额定电流 电磁脱扣器动作
(A) 1.0In( 冷态 ) 1.20In( 热态 ) 1.50In( 热态 ) 动作时 7.2In( 冷态 ) 脱扣级别 电流 (A)
不动作时间 (h) 动作时间 间 动作时间
10≤In≤400 2 2 8min 6s ＜ Tp ≤ 20s 20 12ln±20%
