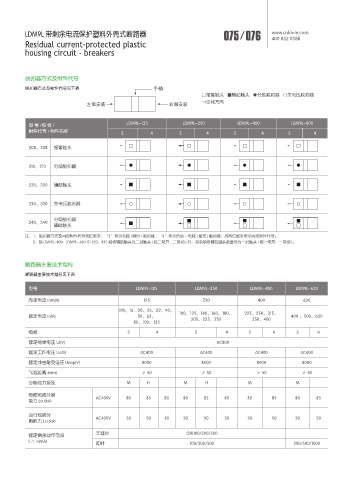

Page 85 - 苏州雷盾电气有限公司（产品选型手册）

LDM9L 带剩余电流保护塑料外壳式断路器 075 / 076 www.cnldele.com
400• 822• 0588
Residual current-protected plastic
housing circuit - breakers

脱扣器方式及附件代号
脱扣器方式及附件代号见下表 ੣౺
□报警触头 ■辅助触头 ●分励脱扣器 ○欠电压脱扣器
→引线方向
ࢺ᭦߶ᜈ Ծ᭦߶ᜈ

LDM9L-125 LDM9L-250 LDM9L-400 LDM9L-800
型号/极数/
附件代号 / 附件名称
3 4 3 4 3 4 3 4
208、308 报警触头

210、310 分励脱扣器

220、320 辅助触头

230、330 欠电压脱扣器

分励脱扣器
240、340
辅助触头
注： 1、脱扣器方式及内部附件代号收位数字：“2”表示电磁 ( 瞬时 ) 脱扣器，“3”表示热动 - 电磁 ( 复式 ) 脱扣器；后两位数字表示内部附件代号。
2、除 LDM9L-400、LDM9L-630 中 220、320 规格辅助触头为二对触头 ( 即二常开，二常闭 ) 外，其余规格辅助锄头数量均为一对触头 ( 即一常开、一常闭 )。

断路器主要技术指标
断路器主要技术指标见下表

型号 LDM9L-125 LDM9L-250 LDM9L-400 LDM9L-630

壳架电流 Inm(A) 125 250 400 630
(10)、16、20、25、32、40、
额定电流 In(A) 50、63、 100、125、140、160、180、 225、250、315、 400 、500、630
200、225、250
350、400
80、100、125
极数 3 4 3 4 3 4 3 4
额定绝缘电压 Ui(V) AC800
额定工作电压 Ue(V) AC400 AC400 AC400 AC400
额定冲击耐受电压 Uimp(V) 8000 8000 8000 8000
飞弧距离 (mm) ≯ 50 ≯ 50 ≯ 50 ≯ 50
分断能力级别 M H M H M M

极限短路分断 AC400V 80 85 80 80 85 80 80 85 80 85
能力 Lcu(kA)

运行短路分 AC400V 50 50 50 50 50 50 50 50 50 50
断能力 Lcs(kA)

非延时 (30)100/300/500
额定剩余动作电流
I △ n(mA)
延时 100/300/500 300/500/1000
