LDM9L 带剩余电流保护塑料外壳式断路器 077 / 078 www.cnldele.com
400• 822• 0588
Residual current-protected plastic
housing circuit - breakers

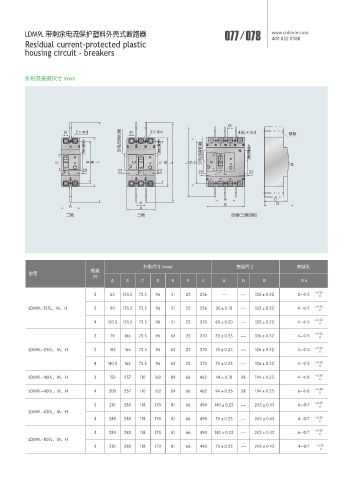

外形及安装尺寸 (mm)

(
( fœE ( fœE fœE ऻ౜
໤ႃઑ᝝വڱ ൒ႃԍᑲ੮٨ ໤ႃઑ᝝വڱ ൒ႃԍᑲ੮٨ ໤ႃઑ᝝വڱ

& C # - & C # - - # C &
' ' '

B $
B %
" " "
̄ౝ ʼౝ پౝ ʼౝپౝ

外形尺寸 (max) 安装尺寸 安装孔
极数
型号
(P)
A B C D E F L A G B Φd
2 63 155.5 73.5 96 51 23 256 -- -- 132±0.32 2-Φ5 +0.32
• • • 0
LDM9L-125L、M、H 3 90 155.5 73.5 96 51 23 256 30±0.18 -- 132±0.32 4-Φ5 +0.32
• • • 0
+0.32
4 120.5 155.5 73.5 96 51 23 370 60±0.20 -- 132±0.32 4-Φ5 • • • 0
+0.32
2 79 166 73.5 96 63 23 370 35±0.23 -- 126±0.32 4-Φ5 • • • 0
LDM9L-250L、M、H 3 105 166 73.5 96 63 23 370 70±0.23 -- 126±0.32 4-Φ5 +0.32
• • • 0
4 140.5 166 73.5 96 63 23 370 70±0.23 -- 126±0.32 4-Φ5 +0.32
• • • 0
LDM9L-400L、M、H 3 150 257 110 162 89 66 462 44±0.18 28 194±0.35 4-Φ8 +0.38
• • • 0
LDM9L-400L、M、H 4 200 257 110 162 89 66 462 94±0.26 28 194±0.35 6-Φ8 +0.38
• • • 0
3 210 280 118 170 81 66 490 140±0.23 -- 243±0.43 6-Φ7 +0.35
• • • 0
LDM9L-630L、M、H
4 280 280 118 170 81 66 490 70±0.23 -- 243±0.43 4-Φ7 +0.35
• • • 0
+0.35
4 280 280 118 170 81 66 490 140±0.23 -- 243±0.43 6-Φ7 • • • 0
LDM9L-800L、M、H
3 210 280 118 170 81 66 490 70±0.23 -- 243±0.43 4-Φ7 +0.35
• • • 0
