CMW1 科技 创新 高效 智能

智能型万能式断路器 Technology Innovation Efficient Intelligent

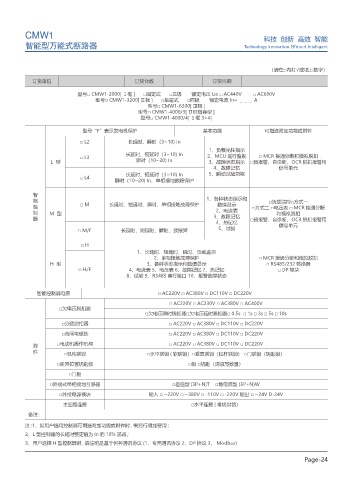

（请在□内打√或填上数字）
订货单位 订货台数 订货日期

型号□ CMW1-2000[ Ⅰ框 ] □固定式 □三极 额定电压 Ue □ AC440V □ AC690V
型号□ CMW1-3200[ Ⅱ框 ] □抽屉式 □四极 额定电流 In= ＿＿＿ A
型号□ CMW1-6300[ Ⅲ框 ]
型号□ CMW1-4000/3[ Ⅱ框增容型 ]
型号□ CMW1-4000/4[ Ⅰ框 3+4]

型号“F”表示发电机保护 基本功能 可增选附加功能或附件
□ L2 长延时、瞬时（3~10) In
1、负载光柱指示
长延时、短延时（3~10) In
□ L3 2、MCU 运行监视 □ MCR 接通分断和模拟脱扣
L 型 瞬时（10~20) In 3、故障状态指示 □预报警、自诊断、OCR 脱扣报警用
4、故障记忆 信号单元
长延时、短延时（3~10) In 5、瞬动试验功能
□ L4
瞬时（10~20) In、单相接地故障保护
智
能 1、各种状态指示和 □负载监控□方式一
控 □M 长延时、短延时、瞬时、单相接地故障保护 数值显示 □方式二 □电压表 □ MCR 接通分断
制 M 型 2、电流表 和模拟脱扣
器 3、故障记忆 □预报警、自诊断、OCR 脱扣报警用
4、热记忆 信号单元
□ M/F 长延时、短延时、瞬时、预报警 5、试验

□H
1、长延时、短延时、瞬时、负载监控
2、单相接地故障保护 □ MCR 接通分断和模拟脱扣
H 型 3、各种状态指示和数值显示 □ RS485/232 转换器
□ H/F 4、电流表 5、电压表 6、故障记忆 7、热记忆 □ DP 模块
8、试验 9、RS485 串行接口 10、报警故障状态

智能控制器电源 □ AC220V □ AC380V □ DC110V □ DC220V
□ AC220V □ AC230V □ AC380V □ AC400V
□欠电压脱扣器
□欠电压瞬时脱扣器□欠电压延时脱扣器□ 0.5s □ 1s □ 3s □ 5s □ 10s
□分励脱扣器 □ AC220V □ AC380V □ DC110V □ DC220V

□合闸电磁铁 □ AC220V □ AC380V □ DC110V □ DC220V
附 □电动机操作机构 □ AC220V □ AC380V □ DC110V □ DC220V
件 □机构联锁 □水平联锁 ( 软联锁）□垂直联锁（杠杆联锁） □门联锁（钥匙锁）

□断开位置钥匙锁 □锁 □钥匙（请填写数量）
□门框
□外接式单相接地互感器 □差值型 (3P+N)T □地电流型 (3P+N)W
□外接电源模块 输入 □ ~220V □ ~380V □ -110V □ -220V 输出 □ ~24V D-24V
主回路连接 □水平连接 ( 常规供货）
备注：

注 :1、如用户选用控制器可增选附加功能或附件时 , 需另行增加费用 ;
2、L 型控制器的长延时整定值为 In 的 10% 递减 ;
3、用户选择 H 型控制器时 , 请注明是基于何种通讯协议 (1、专用通讯协议 2、DP 协议 3、 Modbus)
