CMW1 科技 创新 高效 智能
智能型万能式断路器 Technology Innovation Efficient Intelligent

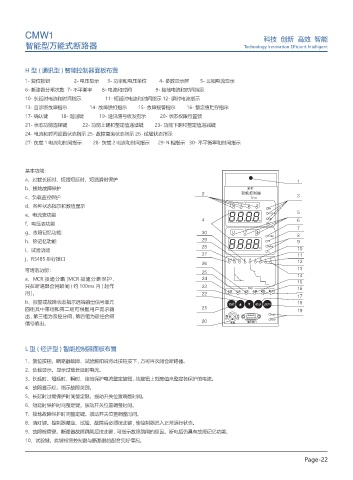

H 型 ( 通讯型 ) 智能控制器面板布置
1- 复位按钮 2- 电压显示 3- 功率和电压单位 4- 参数显示屏 5- 三相电流显示
6- 断路器分闸次数 7- 不平衡率 8- 电流和时间 9- 接地电流和时间指示
10- 长延时电流和时间指示 11- 短延时电流和时间指示 12- 瞬时电流指示
13- 自诊断故障指示 14- 故障脱扣指示 15- 故障报警指示 16- 整定值贮存指示
17- 确认键 18- 返回键 19- 通讯信号收发指示 20- 状态权限位置锁
21- 状态功能选择键 22- 功能上翻和整定值递增键 23- 功能下翻和整定值递减键
24- 电流和时间设置状态指示 25- 故障査询状态指示 26- 试验状态指示
27- 负载 1 电流和时间指示 28- 负载 2 电流和时间指示 29-N 相指示 30- 不平衡率和时间指示
基本功能 :
a、过载长延时、短路短延时、短路瞬时保护
b、接地故障保护 ูѹ
ᮦ㘩ᣓݢஔ
c、负载监控保护 *O
W
d、各种状态指示和数值显示 /
)[
e、电流表功能 8.8.8.8. $04
L8
f、电压表功能 7
*
g、故障记忆功能 - - -
9
h、热记忆功能 8.8.8.8.
" L"
i、试验功能 4
j、RS485 串行接口 *D *D / ¦ *G - 4 * 5
可增选功能 :
a、MCR 接通分断 [MCR 接通分断保护 ,
只在断路器合闸瞬间 ( 约 100ms 内 ) 起作 ⟢ᔭ
用 ]。 䃪㒚 ᴑ䄎 䄁侸 ᩱ䯈 ៑䂒 䉚ႄ
b、报警或故障状态指示远端输出信号单元 ߋ㘩 Ȍ Ȏ 䃐 䔀ఊ
四组其中第组和第二组可根据用户需求输
出 , 第三组为遥控分闸 , 第四组为遥控合闸 䖑 ᣓ 䃪 㒚 5Y%
信号输出。 ᱘ 㑂⼷ᣑए 3Y%
L 型 ( 经济型 ) 智能控制器面板布置
1、复位按钮。断路器故障、试验脱扣后将此按钮按下 , 方可再次闭合断路器。
2、负载显示。显示过载长延时电流。
3、长延时、短延时、瞬时、接地保护电流整定旋钮 , 按旋钮上刻度值来整定各保护的电流。
4、故障显示灯。指示故障类别。
5、长延时过载保护时间整定键。拨动开关位置调整时间。
6、短延时保护时间整定键。拨动开关位置调整时间。
7、接地故障保护时间整定键。拨动开关位置调整时间。
8、清灯键。控制器整定、试验、故障后必须按此键 , 使控制器进入正常运行状态。
9、故障检查键。断路器故障跳闸后按此键 , 可指示故障跳闸的原因。断电后仍具有故障记忆功能。
10、试验键。此键检查控制器与断路器的配合完好情况。
