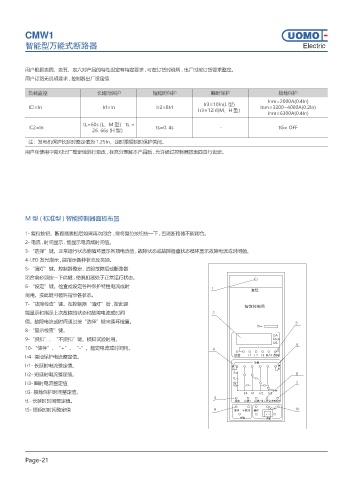

CMW1
智能型万能式断路器 Electric
用户根据表四、表五、表六对产品的特性设定有特定要求 , 可在订货时说明 , 出厂时按订货要求整定。
用户订货无说明要求 , 控制器出厂设定值
负载监控 长延时保护 短延时保护 瞬时保护 接地保护
Inm=2000A(0.4In)
Ir3=10In(L 型）
ICl=In Irl=In Ir2=8Irl Inm=3200~4000A(0.2In)
Ir3=12Irl(M、H 型）
Inm=6300A(0.4In)
tL=60s (L、M 型） tL =
IC2=In ts=0. 4s - tG= OFF
26. 66s (H 型）
注：发电机保护长延时整定值为 1.25In，定时限短延时保护关闭。
用户在使用中需对出厂整定值进行更改 , 在充分理解本产品后 , 允许通过控制器按表四自行设定。
M 型 ( 标准型 ) 智能控制器面板布置
1- 复位按钮。断路器脱扣后如果再次闭合 , 需将复位按钮按一下 , 否则断路器不能闭合。
2- 电流 , 时间显示 , 能显示电流或时间值。
3-“选择”键。正常运行状态能循环显示各项电流值 , 故障状态或故障检查状态循环显示故障电流或时间值。
4-LED 发光指示 , 能指示各种状态及类别。
5-“清灯”键。控制器整定 , 试验故障后或断路器
闭合前必须按一下此键 , 使脱扣器处于正常运行状态。
6-“设定”键。检查或设定各种保护特性电流或时
ูѹ
间用。按此键可循环指示各状态。
7-“故障检査”键。在控制器“清灯”后 , 按此键
ᮦ㘩ᣓݢஔ
能显示和指示上次故障的状态和故障电流或时间
值。故障电流或时间通过按“选择”键来循环检查。
*O
8-“显示检查”键。
"
9-“脱扣”、“不脱扣”键。模拟试验时用。 ,"
4
10-“储存”、“+”、“-”。整定电流或时间用。
Ir4- 接地保护电流整定值。 䄁侸 - - - ."9 䔵᠕
Ir1- 长延时电流整定值。 㙝 ᩱ䯈 ⌱
ត ▛
Ir2- 短延时电流整定值。 4
U-
Ir3- 瞬时电流整定值 U4
U(
tG- 接地保护时间整定值。 *S *S *S *S
tL- 长延时时间整定值。 䃪 䉋䒩 䉋䒩 ᭪ᷬᴑ ᩱ䯈ᷬᴑ
tS- 短延时时间整定值 㙝ត ̹㙝ត הႄ %$ 7
䄁侸 䄯᪠
