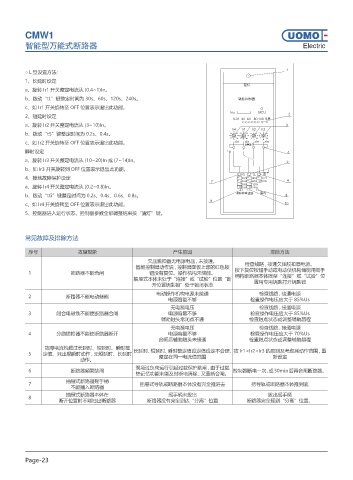

Page 26 - 智能型万能断路器说明书

CMW1

智能型万能式断路器 Electric

○ L 型设置方法：
1、长延时设定
ูѹ
a、旋转 Ir1 开关整定电流从 (0.4~1)In。
b、拨动“tL”键整定时间为 30s、60s、120s、240s。 ᮦ㘩ᣓݢஔ
c、如 Ir1 开关旋转至 OFF 位置表示退出此功能。
*O .$6
2、短延时设定
*S 䓳䒩
a、旋转 Ir2 开关整定电流从 (3~10)In。
*S *S *S *S
b、拨动“tS”键整定时间为 0.2s、0.4s。
0'' 0'' 0'' 0''
c、如 Ir2 开关旋转至 OFF 位置表示退出此功能。 Y*O Y*O Y*O Y*O
ᩱ䯈᭪⹦
瞬时设定 U
a、旋转 Ir3 开关整定电流从 (10~20)In 或 (7~14)In。
b、如 Ir3 开关旋转到 OFF 位置表示退出此功能。 *
U( U- U4
4、接地故障保护设定 T T T
T T T
a、旋转 Ir4 开关整定电流从 (0.2~0.8)In。 T T
T
T
b、拨动“tG”键整定时间为 0.2s、0.4s、0.6s、0.8s。 ᩱ䯈ᷬᴑ䄁侸 ⌱▛

c、如 Ir4 开关旋转至 OFF 位置表示退出此功能。
5、控制器进入运行状态。控制器参数全部调整结束按“清灯”键。

常见故障及排除方法

序号 故障现象 产生原因 排除方法
欠压脱扣器无电源电压 , 未接通。
智能控制器动作后 , 控制器面板上部的红色按 检查线路 , 接通欠压脱扣器电源。
1 断路器不能合闸 钮没有复位。操作机构未储能。 按下复位按钮手动或电动使机构储能用摇手
柄将断路器本体摇至“连接”或“试验”位
抽屉式本体未处于“连接”或“试验”位置“断 置用专用钥匙打开钥匙锁
开位置钥匙锁”处于锁闭状态
电动操作机构电源未接通 检查线路 , 接通电源
2 断路器不能电动储能
电源容量不够 检查操作电压应大于 85%Us
无电源电压 检查线路 , 接通电源
3 闭合电磁铁不能使断路器合闸 电源容量不够 检查操作电压应大于 85%Us
辅助触头常闭点不通 检查触点状态或调整辅助超程
无电源电压 检查线路 , 接通电源
4 分励脱扣器不能使断路器断开 电源容量不够 检查操作电压应大于 70%Us
合闸后辅助触头未接通 检查触点状态或调整辅助超程
故障电流均超过长延时、短延时、瞬时整
5 定值、只出现瞬时动作 , 无短延时、长延时 长延时、短延时、瞬时整定值设定值设定不合理 , 按 Ir1<Ir2<Ir3 的原则及考虑其动作范围 , 重
整定在同一电流值范围
新设定
动作。
现场过负荷运行引起过载保护跳闸 , 由于过载
6 断路器频繁跳闸 控制器断电一次,或30min后再合闸断路器。
热记忆功能未能及时断电清除 , 又重新合闸。
抽屉式断路器摇手柄
7 抽屉式导轨或断路器本体没有完全推进去 把导轨或断路器本体推到底
不能插入断路器
抽屉式断路器本体在 摇手柄未拔出 拔出摇手柄
8
断开位置时不能抽出断路器 断路器没有完全到达“分离”位置 断路器完全摇到“分离”位置。
