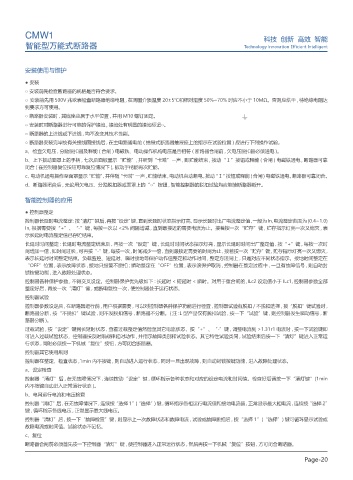

CMW1 科技 创新 高效 智能

智能型万能式断路器 Technology Innovation Efficient Intelligent

安装使用与维护

● 安装
○ 安装前先检查断路器的规格是否符合要求。
○ 安装前先用 500V 兆欧表检査断路器绝缘电阻 , 在周围介质温度 20±5℃和相对湿度 50%~70% 时应不小于 10MΩ。否则应烘干 , 待绝缘电阻达
到要求方可使用。
○ 断路器安装时 , 其底座应居于水平位置 , 并用 M10 螺钉固定。
○ 安装时对断路器进行可靠的保护接地 , 接地处有明显的接地标记○。
○ 断路器的上进线或下进线 , 均不改变其技术性能。
○ 断路器安装完毕按有关接线图接线后 , 在主电路通电前 ( 抽屉式断路器抽屉座上的指示在试验位置 ) 应进行下列操作试验。
a、检查欠电压 , 分励脱扣器及释能 ( 合闸 ) 电磁铁、电动操作机构电压是否相符 ( 断路器合闸前 , 欠电压脱扣器必须通电 )。
b、上下扳动面罩上的手柄 , 七次后面板显示“贮能”, 并听到“卡嗒”ー声 , 即贮能结束 , 按动“Ⅰ”按钮或释能 ( 合闸 ) 电磁铁通电 , 断路器可靠
闭合 ( 在控制器复位按钮可靠复位情况下 ), 扳动手柄能再次贮能。
,
c、电动机通电操作至面罩显示“贮能”并伴随“卡嗒”一声 , 贮能结束 , 电动机自动断电 , 按动“Ⅰ”按钮或释能 ( 合闸 ) 电磁铁通电 , 断路器可靠闭合。
d、断路器闭合后 , 无论用欠电压、分励脱扣器或面罩上的“○”按钮 , 智能控制器的脱扣试验均应能使断路器断开。

智能控制器的应用

● 控制器整定
控制器长延时电流整定:按“清灯”键后,再按“设定”键,直到长延时状态指示灯亮，显示长延时出厂电流整定值,一般为In,电流整定范围为(0.4~1.0)
In, 根据需要按“+”、“-”键 , 每按一次以 <2% 间隔增减 , 直到最接近的需要电流为止。接着按一次“贮存”键 , 贮存指示灯亮一次又熄灭 , 表
示长延时电流整定值已存贮结束。
长延时时间整定 : 长延时电流整定结束后 , 再按一次“设定”键 , 长延时时间状态指示灯亮 , 显示长延时时间出厂整定值 , 按“+”键 , 每按一次时
间増加一倍 , 如时间过长 , 可再按“-”键 , 每按一次 , 时间减少一倍 , 直到最接近需要的时间为止 , 接着按一次“贮存”键 , 贮存指示灯亮一次又熄灭 ,
表示长延时时间整定结束。负载监控、短延时、瞬时接地等保护动作值整定和动作时间 , 整定方法同上 , 只是对应不同状态指示。接地时间整定在
“OFF”位置 , 表示故障状态 , 接地只报警不脱扣 ; 瞬动整定在“OFF”位置 , 表示该保护取消 , 控制器在整定过程中 , 一旦有故障信号 , 则自动封
锁按键功能 , 进入故障处理状态。
控制器各种保护参数 , 不得交叉设定。控制器保护优先级如下 : 长延时 < 短延时 < 瞬时。对用于重合闸的 ,ILc2 设定值小于 ILc1, 控制器参数全部
整定好后 , 再按一次“清灯”键 , 或断电复位一次 , 使控制器处于运行状态。
控制器试验
控制器参数设定后 , 在断路器运行前 , 用户根据需要 , 可以对控制器各种保护功能进行检査 , 控制器试验有脱扣 / 不脱扣选择 , 按“脱扣”键试验时 ,
断路器分断 , 按“不脱扣”键试验 , 则不发脱扣信号 , 断路器不分断。( 注 :L 型产品仅有脱扣试验 , 按一下“试验”键 , 则控制器发生瞬动信号 , 断
路器分断 )。
过载试验 , 按“设定”键到长延时状态 , 查看过载整定值然后至其它电流状态，按“+”、“-”键 , 调整电流到 >1.31r1 电流时 , 按一下试验键即
可进入过载试验状态，控制器按反时限规律延时动作 , 并指示故障类别和试验状态。其它特性试验类同 , 试验结束后按一下“清灯”键进入正常运
行状态 , 同时必须按一下机械“复位”按钮 , 方可闭合断路器。
控制器其它使用规则
控制器在整定、检査状态 ,1min 内不按键 , 则自动进入运行状态 , 同时一旦出现故障 , 则自动封锁按键功能 , 进入故障处理状态。
a、设定检查
控制器“清灯”后 , 在无故障情况下 , 连续按动“设定”键 , 循环指示各种状态和对应的设定电流和时间值。检查好后请按一下“清灯键”(1min
内不按键自动进入正常运行状态 )。
b、电网运行电流和电压检查
控制器“清灯”后 , 在无故障情况下 , 连续按“选择 1”(“选择”) 键 , 循环指示各相运行电流值和接地电流值 , 正常显示最大相电流 , 连续按“选择 2”
键 , 循环指示各线电压 , 正常显示最大线电压。
控制器“清灯”后 , 按一下“故障检査”键 , 则显示上一次故障状态和故障电流 , 试验或故障脱扣后 , 按“选择 1”(“选择”) 键可循环显示试验或
故障电流或时间值。试验状态不记忆。
c、复位
断路器合闸前必须首先按一下控制器“清灯”键 , 使控制器进入正常运行状态 , 然后再按一下机械“复位”按钮 , 方可闭合断路器。
