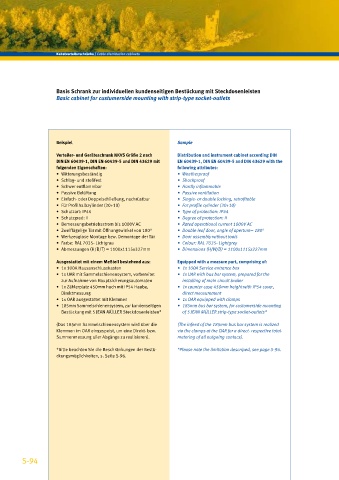

Kabelverteilerschränke / Cable distribution cabinets

Basis Schrank zur individuellen kundenseitigen Bestückung mit Steckdosenleisten
Basic cabinet for custumerside mounting with strip-type socket-outlets

Beispiel Sample
Verteiler- und Geräteschrank NKVS Größe 2 nach Distribution and instrument cabinet according DIN
DIN EN 60439-1, DIN EN 60439-5 und DIN 43629 mit EN 60439-1, DIN EN 60439-5 and DIN 43629 with the
folgenden Eigenschaften: following attributes:
• Witterungsbeständig • Weatherproof
• Schlag- und stoßfest • Shockproof
• Schwer entflammbar • Hardly inflammable
• Passive Belüftung • Passive ventilation
• Einfach- oder Doppelschließung, nachrüstbar • Single- or double locking, retrofitable
• Für Profilhalbzylinder (30+10) • For profile cylinder (30+10)
• Schutzart: IP44 • Type of protection: IP44
• Schutzgrad: II • Degree of protection: II
• Bemessungsbetriebsstrom bis 1000V AC • Rated operational current 1000V AC
• Zweiflügelige Tür mit Öffnungswinkel von 180° • Double leaf door, angle of aperture= 180°
• Werkzeuglose Montage bzw. Demontage der Tür • Door assembly without tools
• Farbe: RAL 7035- Lichtgrau • Colour: RAL 7035- Lightgrey
• Abmessungen (H/B/T) = 1100x1115x327mm • Dimensions (H/W/D) = 1100x1115x327mm

Ausgestattet mit einem Meßteil bestehend aus: Equipped with a measure part, comprising of:
• 1x 100A Hausanschlusskasten • 1x 100A Service entrance box
• 1x UAR mit Sammelschienensystem, vorbereitet • 1x UAR with bus bar system, prepared for the
zur Aufnahme von Hauptsicherungsautomaten installing of main circuit braker
• 1x Zählerplatz 450mm hoch mit IP54 Haube, • 1x counter case 450mm height with IP54 cover,
Direktmessung direct measurement
• 1x OAR ausgestattet mit Klemmen • 1x OAR equipped with clamps
• 185mm Sammelschienensystem, zur kundenseitigen • 185mm bus bar system, for customerside mounting
Bestückung mit 5 JEAN MÜLLER Steckdosenleisten* of 5 JEAN MÜLLER strip-type socket-outlets*
(Das 185mm Sammelschienensystem wird über die (The infeed of the 185mm bus bar system is realized
Klemmen im OAR eingespeist, um eine Direkt- bzw. via the clamps at the OAR for a direct- respective total-
Summenmessung aller Abgänge zu realisieren). metering of all outgoing contacs).

*Bitte beachten Sie die Beschränkungen der Bestü- *Please note the limitation descriped, see page S-94.
ckungsmöglichkeiten, s. Seite S-96.

S-94
