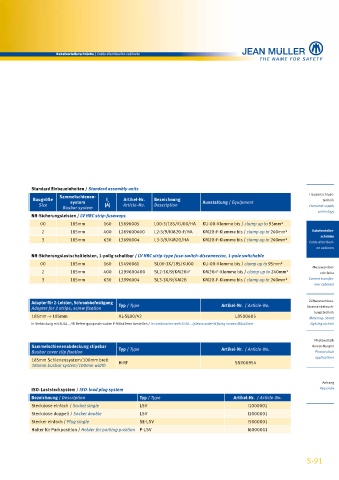

Page 93 - 德国金米勒电气(上海)公司

Kabelverteilerschränke / Cable distribution cabinets

Standard Einbaueinheiten / Standard assembly units
Sammelschienen- Hausanschluss-
Baugröße system I e Artikel-Nr. Bezeichnung technik
Size [A] Article-No. Description Ausstattung / Equipment Consumer supply
Busbar system
technology
NH-Sicherungsleisten / LV HRC strip-fuseways
00 185mm 160 L5696005 L00-3/185/KU00/HA KU-00-Klemme bis / clamp up to 95mm²
2 185mm 400 L269600400 L2-3/9/KM2G-F/HA KM2G-F-Klemme bis / clamp up to 240mm² Kabelverteiler-
schränke
3 185mm 630 L3696004 L3-3/9/KM2G/HA KM2G-F-Klemme bis / clamp up to 240mm²
Cable distributi-
on cabinets
NH-Sicherungslastschaltleisten, 1-polig schaltbar / LV HRC strip-type fuse-switch-disconnector, 1-pole switchable
00 185mm 160 L5496061 SL00-3X/185/KU00 KU-00-Klemme bis / clamp up to 95mm²
Messwandler-
2 185mm 400 L299600400 SL2-3X/9/KM2G-F KM2G-F-Klemme bis / clamp up to 240mm² schränke
3 185mm 630 L3996004 SL3-3X/9/KM2G KM2G-F-Klemme bis / clamp up to 240mm² Current transfor-
mer cabinets

Adapter für 2-Leisten, Schraubbefestigung Typ / Type Artikel-Nr. / Article-No. Zähleranschluss-
Adapter for 2 strips, screw fixation Strassenbeleuch-
tungstechnik
185mm → 185mm AL-SL00/42 L8500605 Metering- Street
In Verbindung mit SL00.../W Befestigungsschrauben F-M8x40mm bestellen / In combination with SL00.../please order W fixing screws M8x40mm lighting technic

Photovoltaik
Sammelschienenabdeckung clipsbar Typ / Type Artikel-Nr. / Article-No. Anwendungen
Busbar cover clip fixation Photovoltaic
185mm Schienensystem/100mm breit H-RF S8900954 applications
185mm busbar system/100mm width

Anhang
ISO-Laststecksystem / ISO-load plug system Appendix
Bezeichnung / Description Typ / Type Artikel-Nr. / Article-No.
Steckdose einfach / Socket single LSV I1000001
Steckdose doppelt / Socket double LSV I2000001
Stecker einfach / Plug single SE-LSV I5000001
Halter für Parkposition / Holder for parking position P-LSV I6000001

S-91
