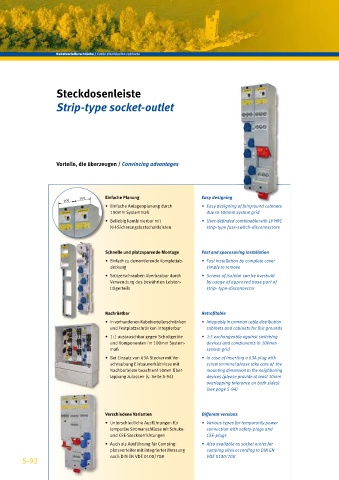

Kabelverteilerschränke / Cable distribution cabinets

Steckdosenleiste

Strip-type socket-outlet

Vorteile, die überzeugen / Convincing advantages

100 Einfache Planung Easy designing
100
• Einfache Anlagenplanung durch • Easy designing of fairground cabinets
100mm Systemmaß due to 100mm system grid
• Beliebig kombinierbar mit • User-definded combinable with LV HRC
NH-Sicherungslastschaltleisten strip-type fuse-switch-disconnectors

Schnelle und platzsparende Montage Fast and spacesaving installation
• Einfach zu demontierende Komplettab- • Fast installation by complete cover
deckung simply to remove
• Stützerschrauben überbaubar durch • Screws of isolator can be overbuilt
Verwendung des bewährten Leisten- by usage of approved base part of
trägerteils strip- type-disconnector

Nachrüstbar Retrofitable
• In vorhandenen Kabelverteilerschränken • Integrable in common cable distribution
und Festplatzschränken integrierbar cabinets and cabinets for fair grounds
• 1:1 austauschbar gegen Schaltgeräte • 1:1 exchangeable against switching
und Komponenten im 100mm System- devices and components in 100mm
maß system grid
• Bei Einsatz von 63A Stecker mit Ver- • In case of inserting a 63A plug with
schraubung Einbauverhältnisse mit screw terminal please take care of the
Nachbarleiste beachten! 10mm Über- mounting dimension to the neighboring
lappung zulassen (s. Seite S-94) devices (please provide at least 10mm
overlapping tolerance on both sides)
(see page S-94)

Verschiedene Varianten Different versions
• Unterschiedliche Ausführungen für • Various types for temporarily power
temporäre Stromanschlüsse mit Schuko- connection with safety-plugs and
und CEE-Steckvorrichtungen CEE-plugs
• Auch als Ausführung für Camping- • Also available as socket outlet for
platzverteiler mit integrierter Messung camping sites according to DIN EN
S-92 nach DIN EN VDE 0100/708 VDE 0100/708
