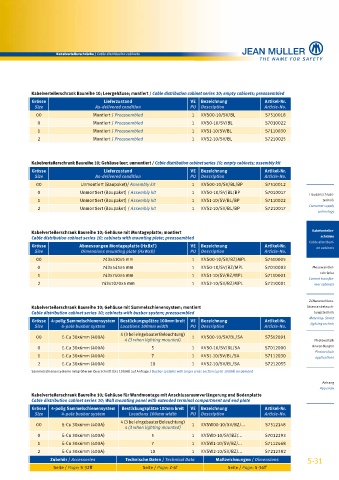

Kabelverteilerschränke / Cable distribution cabinets







            Kabelverteilerschrank Baureihe 10; Leergehäuse; montiert / Cable distribution cabinet series 10; empty cabinets; preassembled
            Grösse                    Lieferzustand                 VE  Bezeichnung           Artikel-Nr.
             Size                 As-delivered condition            PU  Description           Article-No.
              00                  Montiert / Preassembled           1   KVS00-10/SV/BL        S7510018
              0                   Montiert / Preassembled           1   KVS0-10/SV/BL         S7010022
              1                   Montiert / Preassembled           1   KVS1-10/SV/BL         S7110030
              2                   Montiert / Preassembled           1   KVS2-10/SV/BL         S7210025



            Kabelverteilerschrank Baureihe 10; Gehäuse leer; unmontiert / Cable distribution cabinet series 10; empty cabinets; assembly kit
            Grösse                    Lieferzustand                 VE  Bezeichnung           Artikel-Nr.
             Size                 As-delivered condition            PU  Description           Article-No.
              00             Unmontiert (Baupaket)/ Assembly kit    1   KVS00-10/SV/BL/BP     S7510012
              0              Unmontiert (Baupaket) / Assembly kit   1   KVS0-10/SV/BL/BP      S7010017        Hausanschluss-
              1              Unmontiert (Baupaket) / Assembly kit   1   KVS1-10/SV/BL/BP      S7110022            technik
              2              Unmontiert (Baupaket) / Assembly kit   1   KVS2-10/SV/BL/BP      S7210017       Consumer supply
                                                                                                                 technology


            Kabelverteilerschrank Baureihe 10; Gehäuse mit Montageplatte; montiert                             Kabelverteiler-
            Cable distribution cabinet series 10; cabinets with mounting plate; preassembled                      schränke
                                                                                                              Cable distributi-
            Grösse           Abmessungen Montageplatte (HxBxT)      VE  Bezeichnung           Artikel-Nr.       on cabinets
             Size            Dimensions mounting plate (HxWxD)      PU  Description           Article-No.
              00                     743x410x5 mm                   1   KVS00-10/SV/BZ/MPL    S7510005
              0                      743x545x5 mm                   1   KVS0-10/SV/BZ/MPL     S7010003         Messwandler-
              1                      743x740x5 mm                   1   KVS1-10/SV/BZ/MPL     S7110001           schränke
                                                                                                             Current transfor-
              2                      743x1070x5 mm                  1   KVS2-10/SV/BZ/MPL     S7210001         mer cabinets


                                                                                                              Zähleranschluss-
            Kabelverteilerschrank Baureihe 10; Gehäuse mit Sammelschienensystem; montiert                    Strassenbeleuch-
            Cable distribution cabinet series 10; cabinets with busbar system; preassembled                    tungstechnik
            Grösse  4-polig Sammelschienensystem  Bestückungsplätze 100mm breit   VE  Bezeichnung   Artikel-Nr.   Metering- Street
             Size      4-pole busbar system  Locations 100mm width  PU  Description           Article-No.     lighting technic
                                           4 (3 bei eingebauter Beleuchtung)
              00       E-Cu 30x6mm (400A)                           1   KVS00-10/SV/BL/SA     S7512091
                                             4 (3 when lighting mounted)                                       Photovoltaik
              0        E-Cu 30x6mm (400A)             5             1   KVS0-10/SV/BL/SA      S7012000         Anwendungen
                                                                                                                Photovoltaic
              1        E-Cu 30x6mm (400A)             7             1   KVS1-10/SV/BL/SA      S7112030          applications
              2        E-Cu 30x6mm (400A)             10            1   KVS2-10/SV/BL/SA      S7212055
            Sammelschienensysteme mit größerem Querschnitt (bis 1000A) auf Anfrage / Busbar systems with larger cross section (up to 1000A) on demand
                                                                                                                  Anhang
                                                                                                                 Appendix
            Kabelverteilerschrank Baureihe 10; Gehäuse für Wandmontage mit Anschlussraumverlängerung und Bodenplatte
            Cable distribution cabinet series 10; Wall mounting panel with extended terminal compartment and end plate
            Grösse  4-polig Sammelschienensystem   Bestückungsplätze 100mm breit   VE  Bezeichnung   Artikel-Nr.
             Size      4-pole busbar system   Locations 100mm width  PU  Description          Article-No.
                                           4 (3 bei eingebauter Beleuchtung)
              00       E-Cu 30x6mm (400A)                           1   KVSW00-10/SV/BZ/...   S7512148
                                             4 (3 when lighting mounted)
              0        E-Cu 30x6mm (400A)             5             1   KVSW0-10/SV/BZ/...    S7012293
              1        E-Cu 30x6mm (400A)             7             1   KVSW1-10/SV/BZ/...    S7112468
              2        E-Cu 30x6mm (400A)             10            1   KVSW2-10/SV/BZ/...    S7212382
                   Zubehör / Accessories     Technische Daten / Technical Data  Maßzeichnungen / Dimensions  S-31
                    Seite / Page: S-32ff           Seite / Page: Z-6f            Seite / Page: S-36ff
