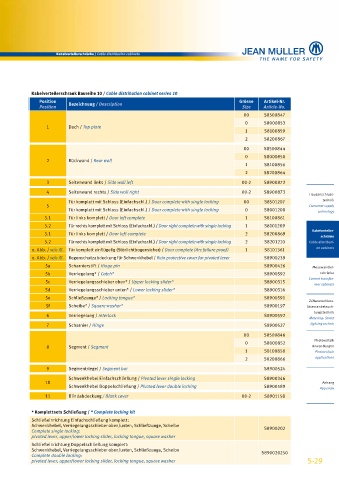

Kabelverteilerschränke / Cable distribution cabinets

Kabelverteilerschrank Baureihe 10 / Cable distribution cabinet series 10
Position Grösse Artikel-Nr.
Position Bezeichnung / Description Size Article-No.
00 S8500847
0 S8000853
1 Dach / Top plate
1 S8100859
2 S8200867
00 S8500844
0 S8000850
2 Rückwand / Rear wall
1 S8100856
2 S8200864
3 Seitenwand links / Side wall left 00-2 S8900872

4 Seitenwand rechts / Side wall right 00-2 S8900873
Hausanschluss-
Tür komplett mit Schloss (Einfachschl.) / Door complete with single locking 00 S8501207 technik
5 Consumer supply
Tür komplett mit Schloss (Einfachschl.) / Door complete with single locking 0 S8001208 technology
5.1 Tür links komplett / Door left complete 1 S8100861
5.2 Tür rechts komplett mit Schloss (Einfachschl.) / Door right complete with single locking 1 S8101209
Kabelverteiler-
5.1 Tür links komplett / Door left complete 2 S8200869
schränke
5.2 Tür rechts komplett mit Schloss (Einfachschl.) / Door right complete with single locking 2 S8201210 Cable distributi-
o. Abb. / w/o ill. Tür komplett einflügelig (Störlichtbogensicher) / Door complete (Arc failure proof) 1 S8101361 on cabinets
o. Abb. / w/o ill. Regenschutzabdeckung für Schwenkhebel / Rain protective cover for pivoted lever S8900239
5a Scharnierstift / Hinge pin S8900426 Messwandler-
5b Verriegelung* / Catch* S8900592 schränke
Current transfor-
5c Verriegelungsschieber oben* / Upper locking slider* S8900515
mer cabinets
5d Verriegelungsschieber unten* / Lower locking slider* S8900516
5e Schließzunge* / Locking tongue* S8900591
Zähleranschluss-
5f Scheibe* / Square washer* S8900197 Strassenbeleuch-
tungstechnik
6 Verriegelung / Interlock S8900592
Metering- Street
7 Scharnier / Hinge S8900527 lighting technic
00 S8500846
0 S8000852 Photovoltaik
8 Segment / Segment Anwendungen
1 S8100858 Photovoltaic
2 S8200866 applications
9 Segmentriegel / Segment bar S8900524
Schwenkhebel Einfachschließung / Pivoted lever single locking S8900346
10 Anhang
Schwenkhebel Doppelschließung / Pivoted lever double locking S8900589 Appendix
11 Blindabdeckung / Blank cover 00-2 S8901158

* Komplettsets Schließung / * Complete locking kit
Schließeinrichtung Einfachschließung komplett:
Schwenkhebel, Verriegelungsschieber oben/unten, Schließzunge, Scheibe S8900202
Complete single locking:
pivoted lever, upper/lower locking slider, locking tongue, square washer
Schließeinrichtung Doppelschließung komplett:
Schwenkhebel, Verriegelungsschieber oben/unten, Schließzunge, Scheibe S890020250
Complete double locking:
pivoted lever, upper/lower locking slider, locking tongue, square washer S-29
