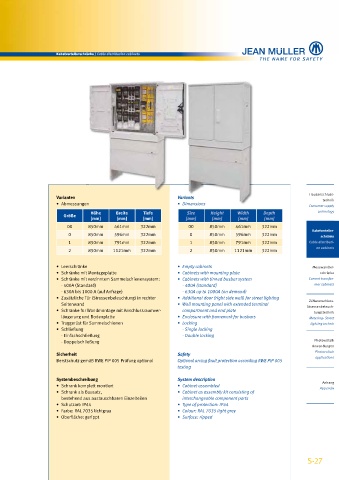

Kabelverteilerschränke / Cable distribution cabinets

Hausanschluss-
ian
ar
Variants
Varianten V V ar ian t t s s technik
• Abmessungen • • • Dimen sion s s s Consumer supply
Dimen
sion
• Dimensions
Dimen
sion
Höhe Breite Tiefe Size Height Width Depth technology
Größe
[mm] [mm] [mm] [mm] [mm] [mm] [mm]
00 850mm 461mm 322mm 00 850mm 461mm 322mm
Kabelverteiler-
0 850mm 596mm 322mm 0 850mm 596mm 322mm schränke
1 850mm 791mm 322mm 1 850mm 791mm 322mm Cable distributi-
2 850mm 1121mm 322mm 2 850mm 1121mm 322mm on cabinets
• Leerschränke • Empty cabinets Messwandler-
• Schränke mit Montageplatte • Cabinets with mounting plate schränke
• Schränke mit verzinntem Sammelschienensystem: • Cabinets with tinned busbar system Current transfor-
- 400A (Standard) - 400A (standard) mer cabinets
- 630A bis 1000 A (auf Anfrage) - 630A up to 1000A (on demand)
• Zusätzliche Tür (Strassenbeleuchtung) in rechter • Additional door (right side wall) for street lighting
Zähleranschluss-
Seitenwand • Wall mounting panel with extended terminal Strassenbeleuch-
• Schränke für Wandmontage mit Anschlussraumver- compartment and end plate tungstechnik
längerung und Bodenplatte • Enclosure with framework for busbars Metering- Street
• Traggerüst für Sammelschienen • Locking lighting technic
• Schließung - Single locking
- Einfachschließung - Double locking
- Doppelschließung Photovoltaik
Anwendungen
Sicherheit Safety Photovoltaic
Berstschutz gemäß RWE PIP 005 Prüfung optional Optional arcing fault protection according RWE PIP 005 applications
testing
Systembeschreibung System description
Anhang
• Schrank komplett montiert • Cabinet assembled Appendix
• Schrank als Bausatz, • Cabinet as assembly kit consisting of
bestehend aus austauschbaren Einzelteilen interchangeable component parts
• Schutzart: IP44 • Type of protection: IP44
• Farbe: RAL 7035 lichtgrau • Colour: RAL 7035 light grey
• Oberfläche: gerippt • Surface: ripped

S-27
