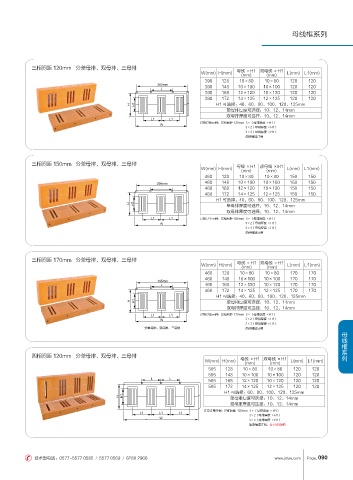

母线框系列

三相间距 120mm 分单母排、双母排、三母排
W(mm) H(mm) 母线 ×H1 双母线 ×H1 L(mm) L1(mm)
(mm) (mm)
390 128 10×80 10×80 120 120
NN 390 148 10×100 10×100 120 120
-
390 168 12×120 10×120 120 120
390 172 14×125 12×125 120 120
) ) H1 可选择：40、60、80、100、120、125mm
单母排厚度可选择：10、12、14mm
双母排厚度可选择：10、12、14mm
- -
订货订单示例：三相间距 120mm 3×（母排厚度 ×H1）
8
3×2（母排厚度 ×H1）
3×3（母排厚度 ×H1）
加热缩请注明

三相间距 150mm 分单母排、双母排、三母排
W(mm) H(mm) 母线 ×H1 双母线 ×H1 L(mm) L1(mm)
(mm) (mm)
460 128 10×80 10×80 150 150
NN 460 148 10×100 10×100 150 150
460 168 12×120 10×120 150 150
460 172 14×125 12×125 150 150
H1 可选择：40、60、80、100、120、125mm
) ) 单母排厚度可选择：10、12、14mm
双母排厚度可选择：10、12、14mm
- - 订货订单示例：三相间距 150mm 3×（母排厚度 ×H1）
8 3×2（母排厚度 ×H1）
3×3（母排厚度 ×H1）
加热缩请注明

三相间距 170mm 分单母排、双母排、三母排
W(mm) H(mm) 母线 ×H1 双母线 ×H1 L(mm) L1(mm)
(mm) (mm)
460 128 10×80 10×80 170 170
460 148 10×100 10×100 170 170
NN
- 460 168 12×120 10×120 170 170
460 172 14×125 12×125 170 170
H1 可选择：40、60、80、100、120、125mm
) ) 单母排厚度可选择：10、12、14mm
双母排厚度可选择：10、12、14mm
- - 订货订单示例：三相间距 170mm 3×（母排厚度 ×H1）
8 3×2（母排厚度 ×H1）
3×3（母排厚度 ×H1）
Ѭӭඇଆnjԥඇଆnjʼඇଆ 加热缩请注明
母线框系列

四相间距 120mm 分单母排、双母排、三母排
W(mm) H(mm) 母线 ×H1 双母线 ×H1 L(mm) L1(mm)
(mm)
(mm)
505 128 10×80 10×80 120 120
505 148 10×100 10×100 120 120
- -
505 168 12×120 10×120 120 120
505 172 14×125 12×125 120 120
H1 可选择：60、80、100、120、125mm
) ) 单母排厚度可选择：10、12、14mm
双母排厚度可选择：10、12、14mm
订货订单示例：四相间距 120mm 3×（母排厚度 ×H1）
- - -
3×2（母排厚度 ×H1）
8
3×3（母排厚度 ×H1）
加热缩请注明，及 N 的规格
