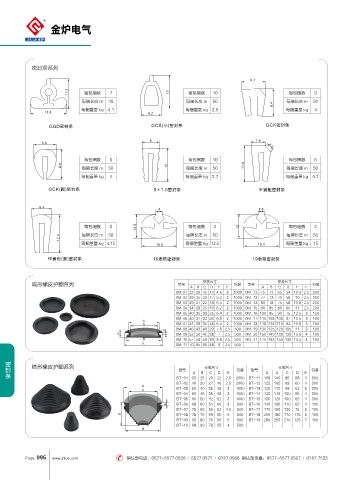

Page 102 - 中国·金炉电气有限公司

密封条系列

每包捆数 7 每包捆数 10 每包捆数 8
每捆长度 m 40 每捆长度 m 50 每捆长度 m 50

每捆重量 kg 4.1 每捆重量 kg 2.5 每捆重量 kg 4

((%ࠛ࠰౎ ($4 ࠵ ࠛ࠰౎ ($,ࠛ࠰౎

每包捆数 8 每包捆数 10 每包捆数 6
每捆长度 m 50 每捆长度 m 50 每捆长度 m 50

每捆重量 kg 4 每捆重量 kg 2.7 每捆重量 kg 5.2
($, ړ ࠛ࠰౎ f ࠛ࠰౎ ˗Ꮆಅࠛ࠰౎

每包捆数 8 每包捆数 2 每包捆数 2
每捆长度 m 50 每捆长度 m 50 每捆长度 m 50
每捆重量 kg 4.15 每捆重量 kg 12.5 每捆重量 kg 15

˗Ꮆಅ ړ ࠛ࠰౎ ᛫ኸࠛ࠰౎ ᛫ኸࠛ࠰౎

安装尺寸 安装尺寸
扁形橡皮护圈系列 型号 包装 型号 包装
A B C D E F A B C D E F
DM-01 23 20 15 13 4.6 2 2000 DM-12 75 72 65 54 10.2 2.5 300
DM-02 29 25 20 17 5.2 2 1000 DM-13 77 73 70 56 10 2.5 300
DM-03 29 27 22 18 6.5 2 1000 DM-14 80 78 75 58 10.8 2.5 200
DM-04 34 29 25 19 6.2 2 1000 DM-15 90 85 80 65 11 2.5 200
DM-05 40 35 30 25 6.4 2 1000 DM-16 100 95 90 75 12.5 3 150
DM-06 40 37 32 26 6.3 2 1000 DM-17 110 108 100 87 10.5 3 100
$
% DM-07 41 39 35 28 6.5 2 1000 DM-18 118 114 110 92 10.8 3 100
' DM-08 46 43 40 29 7.6 2.5 500 DM-19 130 125 120 105 11 3 100
& DM-09 52 50 45 38 7 2.5 500 DM-20 150 140 130 120 15.6 4 100
# DM-10 57 54 50 39 8.8 2.5 500 DM-21 170 163 150 130 14.5 4 100
" DM-11 70 65 60 48 9 2.5 500
密封条
塔形橡皮护圈系列 安装尺寸 安装尺寸
型号 包装 型号 包装
A B C D E A A C D E
BT-01 30 25 20 22 2.5 2000 BT-11 108 100 85 58 4 500
BT-02 40 30 27 40 2.5 2000 BT-12 125 105 98 60 4 300
"
$ BT-03 50 40 35 45 3 1000 BT-13 120 110 98 62 5 300
BT-04 50 45 35 45 3 1000 BT-14 125 115 100 55 4 300
BT-05 60 50 42 52 3 1000 BT-15 130 120 100 65 4 300
& BT-06 68 60 54 60 3 500 BT-16 140 130 110 65 4 100
BT-07 75 65 55 52 4.5 500 BT-17 170 150 135 75 5 100
% BT-08 78 70 59 60 5 500 BT-18 200 180 170 115 5 100
BT-09 93 80 70 50 5 500 BT-19 280 250 210 125 7 100
BT-10 98 90 78 55 4 500
#
