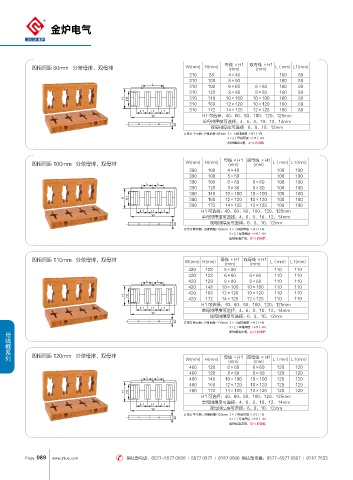

Page 96 - 中国·金炉电气有限公司

母线 ×H1 双母线 ×H1
四相间距 80mm 分单母排、双母排 W(mm) H(mm) (mm) (mm) L（mm) L1(mm)
310 88 4×40 160 80
310 108 5×50 160 80
-
310 108 6×60 6×60 160 80
310 128 8×80 8×80 160 80
) ) 310 148 10×100 10×100 160 80
310 168 12×120 10×120 160 80
310 172 14×125 12×125 160 80
- - -
8 H1 可选择：40、60、80、100、120、125mm
单母排厚度可选择：4、6、8、10、12、14mm

双母排厚度可选择：6、8、10、12mm
订货订单示例：四相间距 80mm 3×（母排厚度 ×H1）+N
3×2（母排厚度 ×H1）+N
加热缩请注明，及 N 的规格

四相间距 100mm 分单母排、双母排 W(mm) H(mm) 母线 ×H1 双母线 ×H1 L（mm) L1(mm)
(mm)
(mm)
390 106 4×40 100 100
390 108 5×50 100 100
390 108 6×60 6×60 100 100
- -
390 128 8×80 8×80 100 100
390 148 10×100 10×100 100 100
) ) 390 168 12×120 10×120 100 100
390 172 14×125 12×125 100 100
- - - H1 可选择：40、60、80、100、120、125mm
8
单母排厚度可选择：4、6、8、10、12、14mm
双母排厚度可选择：6、8、10、12mm
订货订单示例：四相间距 100mm 3×（母排厚度 ×H1）+N
3×2（母排厚度 ×H1）+N
加热缩请注明，及 N 的规格

四相间距 110mm 分单母排、双母排 W(mm) H(mm) 母线 ×H1 双母线 ×H1 L（mm) L1(mm)
(mm)
(mm)
420 128 5×50 110 110
420 128 6×60 6×60 110 110
- - 420 128 8×80 8×80 110 110
420 148 10×100 10×100 110 110
420 168 12×120 10×120 110 110
) )
420 172 14×125 12×125 110 110
H1 可选择：40、60、80、100、120、125mm
- - - 单母排厚度可选择：4、6、8、10、12、14mm
8
双母排厚度可选择：6、8、10、12mm
订货订单示例：四相间距 110mm 3×（母排厚度 ×H1）+N
母线框系列 3×2（母排厚度 ×H1）+N
加热缩请注明，及 N 的规格

四相间距 120mm 分单母排、双母排 母线 ×H1 双母线 ×H1
W(mm) H(mm) L（mm) L1(mm)
(mm) (mm)
460 128 6×60 6×60 120 120
460 128 8×80 8×80 120 120
- - 460 148 10×100 10×100 120 120
460 168 12×120 10×120 120 120
) ) 460 172 14×125 12×125 120 120
H1 可选择：40、60、80、100、120、125mm
单母排厚度可选择：4、6、8、10、12、14mm
- - -
8 双母排厚度可选择：6、8、10、12mm
订货订单示例：四相间距 120mm 3×（母排厚度 ×H1）+N
3×2（母排厚度 ×H1）+N
加热缩请注明，及 N 的规格
