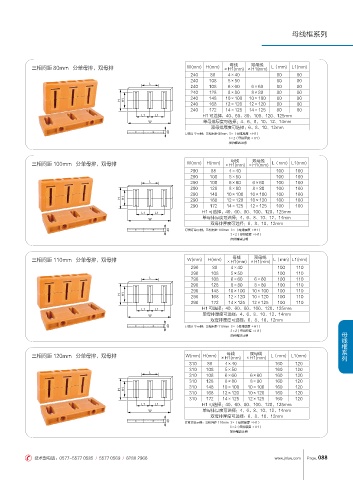

母线框系列

母线 双母线
三相间距 80mm 分单母排、双母排 W(mm) H(mm) ×H1(mm) ×H1(mm) L（mm) L1(mm)
240 88 4×40 80 80
240 108 5×50 80 80
-
240 108 6×60 6×60 80 80
240 128 8×80 8×80 80 80
240 148 10×100 10×100 80 80
) )
240 168 12×120 12×120 80 80
240 172 14×125 14×125 80 80
- - H1 可选择：40、60、80、100、120、125mm
8 单母排厚度可选择：4、6、8、10、12、14mm
双母排厚度可选择：6、8、10、12mm
订货订单示例：三相间距 80mm 3×（母排厚度 ×H1）
3×2（母排厚度 ×H1）
加热缩请注明

母线
双母线
三相间距 100mm 分单母排、双母排 W(mm) H(mm) ×H1(mm) ×H1(mm) L（mm) L1(mm)
290 88 4×40 100 100
290 108 5×50 100 100
- 290 108 6×60 6×60 100 100
290 128 8×80 8×80 100 100
290 148 10×100 10×100 100 100
) ) 290 168 12×120 10×120 100 100
290 172 14×125 12×125 100 100
- - H1 可选择：40、60、80、100、120、125mm
单母排厚度可选择：4、6、8、10、12、14mm
8
双母排厚度可选择：6、8、10、12mm
订货订单示例：三相间距 100mm 3×（母排厚度 ×H1）
3×2（母排厚度 ×H1）
加热缩请注明

母线 双母线
三相间距 110mm 分单母排、双母排 W(mm) H(mm) ×H1(mm) ×H1(mm) L（mm) L1(mm)
290 88 4×40 100 110
290 108 5×50 100 110
- 290 108 6×60 6×60 100 110
290 128 8×80 8×80 100 110
290 148 10×100 10×100 100 110
) ) 290 168 12×120 10×120 100 110
290 172 14×125 12×125 100 110
- - H1 可选择：40、60、80、100、120、125mm
8 单母排厚度可选择：4、6、8、10、12、14mm
双母排厚度可选择：6、8、10、12mm
订货订单示例：三相间距 110mm 3×（母排厚度 ×H1）
3×2（母排厚度 ×H1） 母线框系列
加热缩请注明

双母线
母线
三相间距 120mm 分单母排、双母排 W(mm) H(mm) ×H1(mm) ×H1(mm) L（mm) L1(mm)
310 88 4×40 160 120
310 108 5×50 160 120
-
310 108 6×60 6×60 160 120
310 128 8×80 8×80 160 120
310 148 10×100 10×100 160 120
)
)
310 168 12×120 10×120 160 120
310 172 14×125 12×125 160 120
- - H1 可选择：40、60、80、100、120、125mm
8 单母排厚度可选择：4、6、8、10、12、14mm
双母排厚度可选择：6、8、10、12mm
订货订单示例：三相间距 110mm 3×（母排厚度 ×H1）
3×2（母排厚度 ×H1）
加热缩请注明
