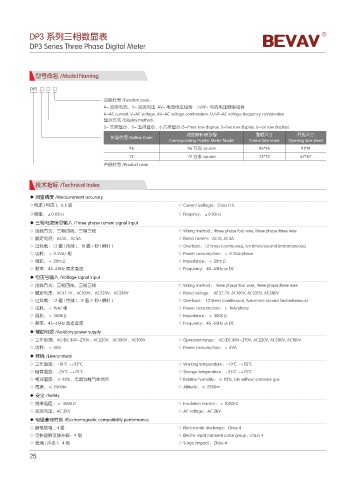

DP3 系列三相数显表
DP3 Series Three Phase Digital Meter

型号命名 /Model Naming

DP3 □ □ □
功能代号 /Function code：
A- 交流电流，V- 交流电压 ,AV- 电流电压组合，U/I/F- 电流电压频率组合
A-AC current, V-AC voltage, AV-AC voltage combination, U/I/F-AC voltage frequency combination
显示方式 /Display method：
3- 三排显示，5- 五排显示，6 六排显示 (3-three row display, 5-five row display, 6-six row display)
对应指针表型号 面框尺寸 开孔尺寸
外型代号 Outline Code
Corresponding Pointer Meter Model Frame Size (mm) Opening Size (mm)
96 96 方形 square 96*96 91*91
72 72 方形 square 72*72 67*67
产品代号 /Product code

技术指标 /Technical Index

◆ 测量精度 /Measurement accuracy
◇电流 ( 电压 )：0.5 级 ◇ Current (voltage)：Class 0.5
◇频率：±0.02Hz ◇ Freqency：±0.02Hz
◆ 三相电流信号输入 /Three phase current signal input
◇ 接线方式：三相四线、三相三线 ◇ Wiring method：three phase four wire, three phase three wire
◇ 额定电流：AC1A、AC5A ◇ Rated current：AC1A, AC5A
◇ 过负载：1.2 倍 ( 持续 )，10 倍 / 秒 ( 瞬时 ) ◇ Overload：1.2 times (continuous), ten times/second (instantaneous)
◇ 功耗：＜ 0.4VA/ 相 ◇ Power consumption：＜ 0.4VA/phase
◇ 阻抗：＜ 20mΩ ◇ Impedance：＜ 20mΩ
◇ 频率：45-65Hz 或者直流 ◇ Frequency：45-65Hz or DC
◆ 电压号输入 /Voltage signal input
◇ 接线方式：三相四线、三相三线 ◇ Wiring method： three phase four wire, three phase three wire
◇ 额定电压：AC57.7V、AC100V、AC220V、AC380V ◇ Rated voltage： AC57.7V, AC100V, AC220V, AC380V
◇ 过负载：1.2 倍 ( 持续 )，2 倍 /1 秒 ( 瞬时 ) ◇ Overload： 1.2 times (continuous), twice/one second (instantaneous)
◇ 功耗：＜ 1VA/ 相 ◇ Power consumption：＜ 1VA/phase
◇ 阻抗：＜ 300KΩ ◇ Impedance：＜ 300KΩ
◇ 频率：45-65Hz 或者直流 ◇ Frequency：45-65Hz or DC
◆ 辅助电源 /Auxiliary power supply
◇ 工作范围：AC/DC 80V~270V、AC220V、AC380V、AC100V ◇ Operation range： AC/DC 80V~270V, AC220V, AC380V, AC100V
◇ 功耗：＜ 4VA ◇ Power consumption：＜ 4VA
◆ 环境 /Environment
◇ 工作温度：-10℃ ~+55℃ ◇ Working temperature：-10℃ ~+55℃
◇ 储存温度：-25℃ ~+70℃ ◇ Storage temperature：-25℃ ~+70℃
◇ 相对湿度：≤ 93%，无腐蚀性气体场所 ◇ Relative humidity：≤ 93%, site without corrosive gas
◇ 海拔：≤ 2500m ◇ Altitude：≤ 2500m
◆ 安全 /Safety
◇ 绝缘电阻：＞ 100MΩ ◇ Insulation resistor：＞ 100MΩ
◇ 交流电压：AC 2KV ◇ AC voltage：AC 2KV
◆ 电磁兼容性能 /Electromagnetic compatibility performance
◇ 静电放电：4 级 ◇ Electrostatic discharge：Class 4
◇ 电快速瞬变脉冲群：4 级 ◇ Electric rapid transient pulse group：Class 4
◇ 浪涌 ( 冲击 )：4 级 ◇ Surge (impact)：Class 4
25
