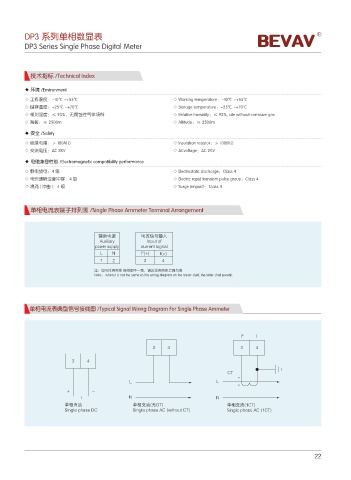

DP3 系列单相数显表
DP3 Series Single Phase Digital Meter

技术指标 /Technical Index

◆ 环境 /Environment
◇ 工作温度：-10℃ ~+55℃ ◇ Working temperature：-10℃ ~+55℃
◇ 储存温度：-25℃ ~+70℃ ◇ Storage temperature：-25℃ ~+70℃
◇ 相对湿度：≤ 93%，无腐蚀性气体场所 ◇ Relative humidity：≤ 93%, site without corrosive gas
◇ 海拔：≤ 2500m ◇ Altitude：≤ 2500m
◆ 安全 /Safety
◇ 绝缘电阻：＞ 100MΩ ◇ Insulation resistor：＞ 100MΩ
◇ 交流电压：AC 2KV ◇ ACvoltage：AC 2KV
◆ 电磁兼容性能 /Electromagnetic compatibility performance
◇ 静电放电：4 级 ◇ Electrostatic discharge：Class 4
◇ 电快速瞬变脉冲群：4 级 ◇ Electric rapid transient pulse group：Class 4
◇ 浪涌 ( 冲击 )：4 级 ◇ Surge (impact)：Class 4

单相电流表端子排列图 /Single Phase Ammeter Terminal Arrangement

䒱ߕ⩡⎼ ⩡≭ԍण䒿ڑ
"VYJMJBSZ *OQVU PG
QPXFS TVQQMZ DVSSFOU TJHOBM
- / * *

注：如与仪表壳体 接线图不一致，请以仪表壳体上面为准
Note： when it is not the same as the wiring diagram on the meter shell, the latter shall prevail.

单相电流表典型信号接线图 /Typical Signal Wiring Diagram For Single Phase Ammeter

* *

$5

- -

/ /
ࢁⰤⰠ≭ ࢁⰤϐ≭ ᬌ(5 ࢁⰤϐ≭ $5
4JOHMF QIBTF %$ 4JOHMF QIBTF "$ XJUIPVU $5 4JOHMF QIBTF "$ $5

22
