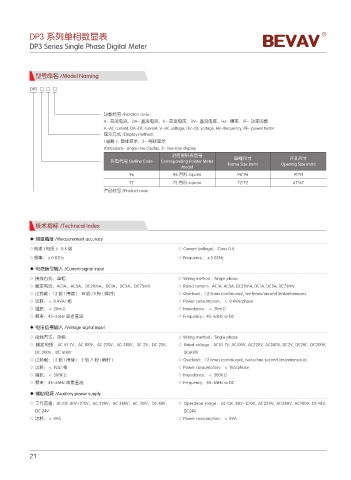

DP3 系列单相数显表
DP3 Series Single Phase Digital Meter

型号命名 /Model Naming

DP3 □ □ □

功能代号 /Function code：
A- 交流电流，DA- 直流电流，V- 交流电压，DV- 直流电压，Hz- 频率，PF- 功率因数
A-AC current, DA-DC current, V-AC voltage, DV-DC voltage, Hz-frequency, PF- power factor
显示方式 /Display method：
( 省略 )- 单排显示，2- 两排显示
(Omission)- single row display, 2- two row display
对应指针表型号
开孔尺寸
面框尺寸
外型代号 Outline Code Corresponding Pointer Meter Frame Size (mm) Opening Size (mm)
Model
96 96 方形 square 96*96 91*91
72 72 方形 square 72*72 67*67
产品代号 /Product code

技术指标 /Technical Index

◆ 测量精度 /Measurement accuracy
◇电流 ( 电压 )：0.5 级 ◇ Current (voltage)：Class 0.5
◇频率：±0.02Hz ◇ Frequency：±0.02Hz
◆ 电流信号输入 /Current signal input
◇ 接线方式：单相 ◇ Wiring method：Single phase
◇ 额定电流：AC1A、AC5A、DC20mA、DC1A、DC5A、DC75mV ◇ Rated current：AC1A, AC5A, DC20mA, DC1A, DC5A, DC75mV
◇ 过负载：1.2 倍 ( 持续 )，10 倍 /5 秒 ( 瞬时 ) ◇ Overload：1.2 times (continuous), ten times/second (instantaneous)
◇ 功耗：＜ 0.4VA/ 相 ◇ Power consumption：＜ 0.4VA/phase
◇ 阻抗：＜ 20mΩ ◇ Impedance：＜ 20mΩ
◇ 频率：45~65Hz 或者直流 ◇ Frequency：45~65Hz or DC
◆ 电压信号输入 /Voltage signal input
◇ 接线方式：单相 ◇ Wiring method：Single phase
◇ 额定电压：AC 57.7V、AC 100V、AC 220V、AC 380V、DC 2V、DC 20V、 ◇ Rated voltage：AC57.7V, AC100V, AC220V, AC380V, DC2V, DC20C, DC200V,
DC 200V、DC 600V DC600V
◇ 过负载：1.2 倍 ( 持续 )，2 倍 /1 秒 ( 瞬时 ) ◇ Overload：1.2 times (continuous), twice/one second (instantaneous)
◇ 功耗：＜ 1VA/ 相 ◇ Power consumption：＜ 1VA/phase
◇ 阻抗：＜ 300KΩ ◇ Impedance：＜ 300KΩ
◇ 频率：45~65Hz 或者直流 ◇ Frequency：45~65Hz or DC
◆ 辅助电源 /Auxiliary power supply
◇ 工作范围：AC/DC 80V~270V、AC 220V、AC 380V、AC 100V、DC 48V、 ◇ Operation range：AC/DC 80V~270V, AC220V, AC380V, AC100V, DC48V,
DC 24V DC24V
◇ 功耗：＜ 4VA ◇ Power consumption：＜ 4VA
