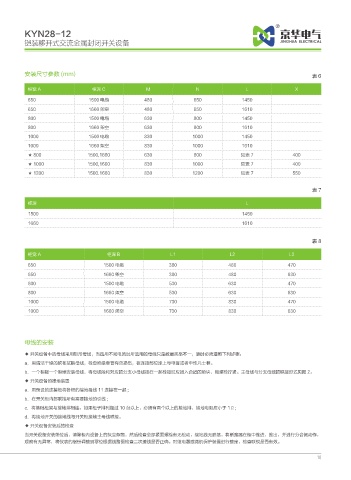

KYN28-12
铠装移开式交流金属封闭开关设备

安装尺寸参数 (mm) 表6

柜宽 A 柜深 C M N L X
650 1500 电缆 480 650 1450
650 1660 架空 480 650 1610
800 1500 电缆 630 800 1450
800 1660 架空 630 800 1610
1000 1500 电缆 830 1000 1450
1000 1660 架空 830 1000 1610
★ 800 1500,1660 630 800 见表 7 400
★ 1000 1500,1660 830 1000 见表 7 400
★ 1200 1500.1660 830 1200 见表 7 550

表7

柜深 L
1500 1450

1660 1610

表8

柜宽 A 柜深 B L1 L2 L3
650 1500 电缆 380 480 470
650 1660 架空 380 480 630
800 1500 电缆 530 630 470
800 1660 架空 530 630 630
1000 1500 电缆 730 830 470
1000 1660 架空 730 830 630

母线的安装

◆ 开关设备中的母线采用矩形母线，当选用不同电流时所选用的母线只是数量规格不一，装时必须遵照下列步骤：
a．用清洁干燥的软布拭楷母线，检查绝缘套管有否损伤，在连接部位涂上导电膏或者中性凡士林。
b．一个柜接一个柜地安装母线，将母线段和对应的分支小母线接在一起栓接时应插入合适的垫块，用螺栓拧紧。主母线与分支母线的联接形式见图 2。
◆ 开关设备的接地装置
a．用预设的连接板将各柜的接地母线 11 连接在一起 ;
b．在开关柜内部联接所有需要接地的引线 ;
c．将基础柜架与接地排相连，如果柜子排列超过 10 台以上，必须有两个以上的接地排，接地电阻应小于 1Ω;
d．将接地开关的接地线与开关柜接地主母线联接。
◆ 开关设备安装后的检查
当开关设备安装就位后，清除柜内设备上的灰尘杂物，然后检查全部紧固螺栓有无松动，接地线无脱落。将断路器在柜中推进，推出，并进行分合闸动作，
观察有无异常，将仪表的指针调整到零位根据线路图检查二次接线是否正确。对继电器或微机保护装置进行整定，检查联锁是否有效。
